KERGY-A型 全自動電容電感測試儀（單相）

一、全自動電容電感測試儀 概述
       電力系統使用補償電容器組提高功率因數。無功補償電容的工作容量大，切換頻繁。為保證設備的可靠性，需要定期進行檢測。傳統方法是將電容匯流排拆除，然后用電容表進行測量。這種方法不僅工作量大，也容易造成電容損壞。
       KERGY-A型全自動電容電感測試儀是不拆線檢測補償電容器的專用儀器。儀器輸出高達 20A試驗電流，電容量可以測量到2200μF。儀器具有抗干擾能力，可以在現場強電干擾環境中使用。
       KERGY-A型全自動電容電感測試儀也是一臺多功能阻抗測量儀器，能夠自動識別并檢測電容、電感或電阻型試品。儀器也可以單獨用于電流-A檢測。
       本儀器采用高精度 50mm 鉗型 CT檢測電流，配合數字隔離的電壓檢測電路，性能穩定，測量精度高。

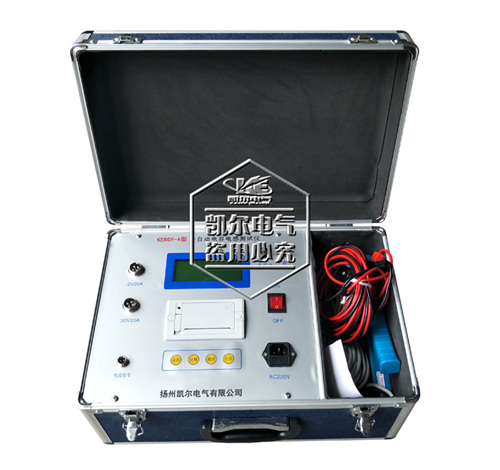

       儀器采用背光大屏幕液晶顯示器，白天夜間均能清晰觀察。使用中文菜單，操作非常簡單。儀器可以存儲 128組測量數據，并自帶嵌入式熱敏打印機打印測量數據。
二、全自動電容電感測試儀 技術指標
       2.1電容測量
            測量范圍：  0.2μF～2200μF(基本量程2μF～2200μF)
            準 確 度：    ±（讀數×1.5％+0.02μF）
            最小分辨率：0.001μF（4位數字顯示）
       2.2電感測量
            測量范圍：  0.2mH～50H（基本量程2mH～10H）
            準 確 度：    ±（讀數×2％+2個字）
            最小分辨率：0.001mH（4位數字顯示）
       2.3電阻測量
            測量范圍：  0.1Ω～12.5kΩ(基本量程0.1Ω～1000Ω)
            準 確 度：  ±（讀數×1％+2個字）
            最小分辨率：0.001Ω（4位數字顯示）
       2.4電流測量
            測量范圍： 0～200mA～2A～20A（基本量程200mA～20A）
            準 確 度： ±（讀數×1％+2個字）
       2.5供電和試驗電源
            儀器供電電源： 交流 220V±10％      50Hz
            儀器試驗電源： 交流 30V±10％/20A   50Hz
                                      交流 2V±10％/20A    50Hz
       2.6工作條件
            環境溫度：   -10℃～40℃
            相對濕度：   ≤90％
       2.7輸出方式     屏幕液晶顯示屏     面板式熱敏打印機
       2.8外形/重量
            儀器體積：   380mm(長)×295mm(寬)×190mm(高)
            儀器重量：   6.8kg（不含含測試線）
三、全自動電容電感測試儀 工作原理



       變壓器輸出 30V或 2V測試電壓，通過測試線連接到電容組的兩個匯流排上。匯流排電壓，又經過測試線引入到儀器內部的電壓檢測電路上。經過 A/D轉換器變?yōu)閿?shù)字信號后，通過隔離器件，將信號送到 CPU。待測電容 Cx的電流，經過鉗型 CT取樣和程控放大后，通過 A/D轉換器變?yōu)閿?shù)字信號，送到 CPU。 CPU將收到的數字信號進行處理，并取得電壓 U和電容電流 Ic ，然后按：Cx=Ic/ωU計算電容量，ω=2πf,f為頻率。

注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
