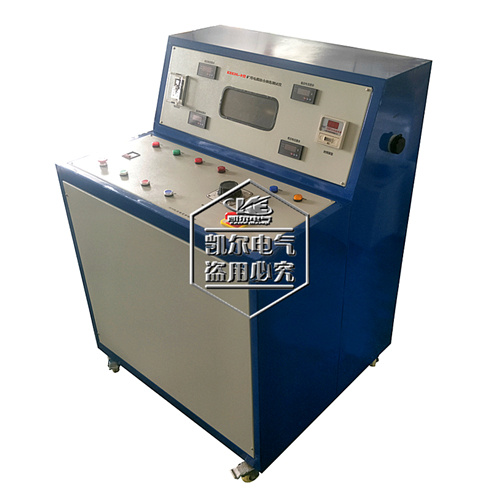

KEKDL型 礦用電纜綜合探傷測試儀

注：本設備有兩種調壓方式供用戶自行選擇  1、手動調壓   2、電動調壓
一、產品概述:
       煤礦是電纜使用大戶，由于井下作業環境條件非常嚴酷，所以各種電纜年損環量比較大，為了節省開支降低行產成本，各礦一般都有配備了和自已的電纜維修隊伍。但由于受檢測設備及工藝的限制在修理綜采等電纜時，探傷測試常常不盡人意，而且大多采用對電纜絕緣破壞較大的強行擊穿法。
       KEKDL型礦用電纜綜合探傷測試儀是以不破壞電纜原有結構為前提的局部放電法為基礎進行擦傷，能簡便而準確地探測到電纜損傷部位，而且又兼有修復后進行測試的功能，所以是當前煤礦電纜維修業務中可以充分信賴的試驗設備。
二、產品用途：
       KEKDL型礦用電纜綜合探傷測試儀是用于對各類礦用10KV及以下電纜在煤礦地面進行擦傷，并在電纜修復后直流耐壓測試和泄漏電流試驗之用，是一種符合《煤礦電氣試驗規程》要求的，實用性強的電纜修理的電纜測試的綜合性常用試驗設備。
三、主要技術參數：
       1、電流電壓：?jiǎn)蜗嘟涣?20V、50Hz
       2、探傷直流輸出電壓：0～30KV （特殊電壓可以定制）
       3、電纜探傷準確度：±50mm 以內
       4、測試輸出直流電壓：0～30KV （特殊電壓可以定制）
       5、自動耐壓測試時間：0～999S （可設定）
       6、泄漏電流測試范圍：0～300 mA
       7、主變壓器額定容量：5.0KVA
       8、整流方式：?jiǎn)蜗喟氩?br />        9、放電球隙：1～30mm（手柄羅桿調節）
     10、外形尺寸：1100×1000×1300mm（寬×深×高）
     11、設備重量：120.00Kg
四、設備使用環境條件：
       1、周?chē)橘|(zhì)溫度：-15℃～＋45℃；
       2、空氣相對溫度：不大于85％（溫度為20℃±5時）；
       3、海拔高度：不超過2500m；
       4、周?chē)鸁o(wú)爆炸危險的介質，且介質中無足以腐蝕金屬和破壞電氣絕緣的氣體及塵埃；
       5、無顯著沖擊振動，且無雨雪侵入的場所。
五、結構特點：
       1、本設備由控制部分（低壓）和高壓整流，放電及測試部他組成。高低壓間、高低壓與外殼之間都留有足夠的安全空間；
       2、為保證設備及人員安全，高壓?jiǎn)?dòng)前必須由專人進行操作；
       3、每次探傷或?qū)﹄娎|進行耐壓測試時，都能保證高壓從零位開始緩慢升壓，升壓或降壓過程均由按鈕進行控制（手動型由手動旋轉調壓器控制），升降電壓速率平穩，操作安全簡便；
       4、直流耐壓測試時間可由數字后自動進行（也可由人工進行控制），試驗時間準確可靠；
       5、泄漏電流可根據耐壓測試過程的需要隨時進行測量；
       6、設備有過流及短路保護，有啟動預警告及過流保護；
       7、在控制面板上設有電源開關、高壓?jiǎn)?dòng)、高壓停止、升壓、降壓等開關或按鈕（升壓、降壓僅限電動調壓方式型），有耐壓測試數字時間定時繼電器等；
       8、在顯示板上有高壓電壓、泄漏電流和低壓總電流等測量電表，設有電源、高壓、定時等指示燈、放電球隙、觀察窗口等；
       9、配備了專用高壓放電棒，供每次探傷或測試后進行放電，以確保安全，箱底部有接地標志。

注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
