ZDKJ-6600型 六相微機繼電保護測試系統

產品名稱：六相微機繼電保護測試系統
產品型號：ZDKJ-6600
產品別稱：1、微機型繼電保護測試儀
                 2、六相繼電保護試驗裝置
                 3、微機型繼電保護試驗裝置
                 4、智能繼電保護校驗系統 :

一、微機繼電保護測試系統 產品概述:
        微機繼電保護測試系統是近十年來發展起來的一個新型智能化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。所以微機型繼電保護測試系統必將成為現代繼電保護工作人員的必不可少的試驗工具。
        現代微機繼電保護測試儀可分為兩種形式，一種是采用傳統的OCL功放，體積大，重量在25Kg左右，比較笨重，功放管工作在放大區，時間長了容易損壞，且動態范圍窄，精度不高。另一種是采用開關電源，功放采用數字功放，體積小，重量輕，效率高，是繼電保護測試儀的發展方向。
       ZDKJ-6600型六相微機繼電保護測試系統是在總結國內外同類產品優缺點的基礎上，廣泛聽取用戶意見，充分運用現代微電子技術和電力電子技術而實現的一種新型小型化微機繼電保護測試儀，它采用國際流行的DSP和開關放大器技術，單機獨立運行功能已十分強大，再配以PC軟件，使其能聯接電腦運行（圖中筆記本電腦用戶自購），功能錦上添花，而其體積和重量只有傳統測試儀的一半，先進的設計理念使該款測試儀達到了國際先進水平。
二、微機繼電保護測試系統 技術參數:
       1、電流源：
            交流幅值：0～40A/相                0～120A/三相并聯
            直流幅值：0～30A/相                0～90 A/三相并聯
            功率：400VA/相
            精度：0.2％，響應時間<160μs，分辨率：交流1mA，直流2mA
       2、電壓源：
            交流幅值：0～125/相                  線電壓：150V（最大）
            直流幅值：0～110V/相
            輔助電源VZ：3V                          0～150VAC或0～220VDC
            最大功率：50VA/相                     精度：0.2％   響應時間<120μs
            分辨率：交流2.5mV                    直流3.5mV
            a、頻率：范圍0～1000Hz          分辨率0.001Hz（工頻）0.1Hz（1KHz）
            b、相位：范圍0～360度             分辨率：0.1度    精度：0.1度
            c、開關量輸入：7對空接點或電位翻轉（5～250VDC）
            d、開關量輸出：3對                    0.5A/250VAC
            e、供電電壓：120V～250VAC    50/60Hz
            f、機箱尺寸：450×150×370mm
            g、重量：11kg（主機）

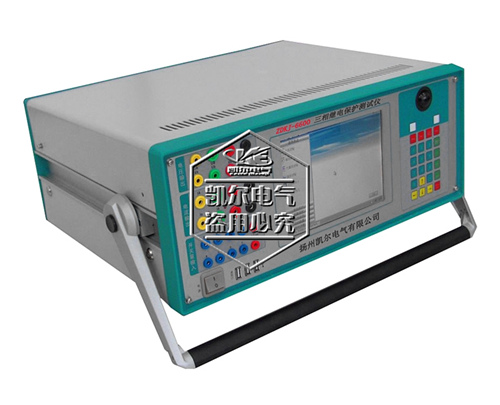

注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
