KEJBY-C型 繼電保護試驗箱

產品名稱：繼電保護試驗箱
產品型號：KEJBY-C
產品別稱：1、單相繼電保護試驗箱
? ? ? ? ? ? ? ? ?2、繼電保護測試儀
? ? ? ? ? ? ? ? ?3、單相繼電保護校驗儀
? ? ? ? ? ? ? ? ?4、繼電保護試驗裝置

一、用途及特點

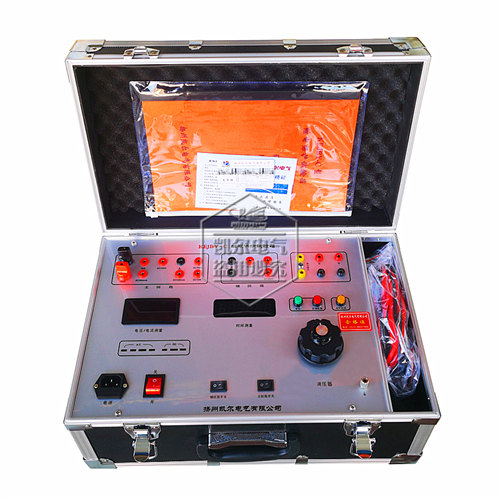

? ? ? KEJBY-C型繼電保護試驗箱是我公司近年來年開發的又一新型繼電保護試驗設備，該設備在主體不變的情況下，采用不銹鋼或塑鋁儀器專用防震外箱，美觀牢固，減震性能良好。
? ? ? 本測試儀采用雙碳刷調壓器（即雙面調壓器），大旋鈕調節負載較重的交直流電壓、電流，小旋鈕調節負載較輕的交直流電壓、電流，可兩路同時輸出。采用0.5級數字表，高精度傳感器，測量精確，采用六位數顯電秒表，可滿足時間測量，實為繼電保護工作人員外出作業的良好工具。
二、主要技術特性：
? ? ??1．輸入電源：AC220V±10％ 50Hz
? ? ??2．標稱容量：1.0KVA(可根據要求增加或減小容量)
? ? ??3．輸出：
? ? ? ? ? ?主回路： AC 0～250V（3A）
? ? ? ? ??（大旋鈕調節） 0～500mA（20V）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0～10A（20V）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0～100A（15V）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ?DC 0～350V（3A）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0～10A （20V）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?0～500mA（15V）
? ? ? ? ? ? ?輔回路：
? ? ? ? ? ??（小旋鈕調節） AC 0～250V（1A）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?AC 0～20V（1A）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?DC 0～350V （1A）
? ? ?4．測量范圍：
? ? ? ? ? ?測電壓范圍： 0～250.0V（直測）
? ? ? ? ? ?測交流電流范圍：0～500mA（直測）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 0～10.00A（分流器輸入）
? ? ? ? ? ?測時間范圍： 0～999.999S（分辨率為1ms）
? ? ?5．標準度：測量標準為0.5級
? ? ?6．重量：18.0Kg
? ? ?7．外形尺寸：470×320×230mm
? ? ?8．使用環境溫度：-20℃～45℃
三、工作原理
? ? ??3.1原理說明
? ? ? ?本測試儀分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。
? ? ??其中交流公共端為“＊”，直流公共為“⊥ ”。
? ? ??3.1.1主回路原理
? ? ? ?輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2（兼職升流器），升流器分三個抽頭輸出，一個抽頭為AC0～250V輸出，額定電流為3A；該抽頭輸出電壓經整流濾波后可輸出0～350V直流電壓；第二個抽為20V（10A），該抽頭一路經傳感器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0～500mA交流電流，一路經繼電器轉換可輸出0～10A或0～500mA直流電流；第二個抽頭為15V（100A）大電流端，該抽頭穿過傳感器一次直接輸出100A電流，該回路帶負載能力較強，但輸出稍有過載，不能長時間處于大電流狀態下。
? ? ? ??3.1.2輔回路
? ? ? 與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0～20V或0～250V交流電壓或0～350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。
? ? ? ??3.1.3測量回路
? ? ? ?由大旋鈕調節的主回路輸出量交流“0～250V”、“0～500mA”、“0～10A”、“0～100A”，。直流“0～350V”、“0～500mA”、“0～10A”通過設備內線路板上繼電器轉換，每切換一個檔，便函可監視所對應的輸出量.其中“0～500mA”檔包括在“0～10A”檔中使用時，在“0～10A”兩下即是“0～500mA”監視。
? ? ? ? 3.1.4時間測量
? ? ??設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。
? ? ? ??3.1.5聲光提示
? ? ??電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。
