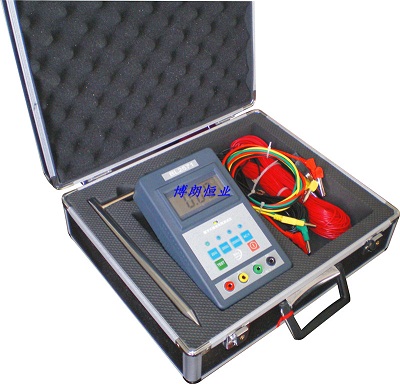

BL2571數字接地電阻測量儀

這真不是您需要的產品？
品　　牌：
博朗恒業

直接提問 | 回首頁搜
出廠價：
0

主要規格：
BL2571

用　　途：
BL2571數字接地電阻測量儀適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。

BL2571接地電阻測試儀 ◆別稱：數字地阻儀，接地電阻表，接地搖表，接地電阻測量儀 ◆ 性能特點 1.BL2571數字接地電阻測量儀適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。 2. 采用同步檢測等先進技術，抗干擾能力強。 3. 3 1/2LCD數字顯示，分辨率高，示值準確。 4. 電池供電，有欠壓指示符“ ”指示。 5. 被測接地極開路或電流極輔助接地電阻大于各量程上限值時，顯示屏左下角有“OPEN CIRCUIT”指示。 6. 操作便捷，攜帶方便，耗電省。 7. 具有防震、防塵、防潮結構，適應惡劣工作環境。 ◆技術指標 1. 接地電阻測量（適于土壤電阻率、導體電阻值的測量） ● 測量范圍： 0～19.99?；20.0～199.9?；200～1999?。 ● 測試電流： 5mA(0～19.99) ?；0.5mA(20.0～199.9) ?； 0.05mA(200～1999) ?； ● 準確度：基本誤差：≤±（5%+2d） 2. 地電壓測量 ● 測量范圍： 0～19.99V ● 準確度： ≤±（5%+2d） 3. 其它 ● 絕緣電阻： 500V ≥20M? ● 耐壓： AC 50Hz 1.5kV 1min ● 工作溫度和濕度：－10℃ ～ +50℃ ≤85%RH ● 貯存溫度和濕度: －15℃ ～ +55℃ ≤90%RH ● 電源： 6×1.5V(AA或 R6)電池，耗電： ≤150mA ● 外形尺寸： 180mm(L)×100mm(W)×50mm(D) ● 重量： ≈1kg ◆使用方法 1 電池的檢查及更換儀表在接通電源工作時，若顯示屏顯示“”欠壓符號，表示電池電量不足，應立即更換新電池，否則儀表無法正常工作。 2 接地電阻的測量 ● 以被測接地極為起點，使電位探針和電流探針三者在一直線上，間距為20米。 ● 用測試線將被測接地極連到儀表的C2、P2測試孔（三極法測量將C2、P2短接即可），電壓探針連到測試孔P1，電流探針連到儀表C1測試孔。 ● 經儀表檔位選擇開關選定所需的測試量程。 ●按一下測試開關TEST，電流指示燈綠色變為紅色，顯示屏顯示接地電阻值。 3 地電壓測量測試時僅將兩探針用測試線接至儀表C2、P2兩測試孔，打開電源開關，檔位選擇開關置AC.V位，按一下測試開關TEST，顯示屏即顯示地電壓值。測試完畢，關閉電源。（注意：本檔位最大測試電壓為 AC 20V） 4 土壤電阻率的測量(見圖3) 在被測區沿直線插入地下4根金屬棒，彼此相距為“a”厘米，棒的埋入深度不宜超過距離“a”的1/20，按圖3所示連接方式用4根測試線將4根探棒與C1、P1、P2、C2四個測試孔相連，選擇適當量程，按一下測試按鈕TEST，電流指示燈綠色變為紅色，顯示屏上顯示電阻歐姆值，被測區的土壤電阻率用下式計算： ρ=2πaR 式中 R：測得的電阻數值 (Ω) a：棒與棒間的距離 (cm) ρ：被測區的土壤電阻率 (Ω·cm) 5 導體電阻的測量將 C1、P1和C2、P2分別短接，然后將被測導體接在C1、P1和C2、P2之間，選擇適當量程，按一下測試按鈕，顯示屏即顯示被測導體的電阻值。 ◆注意事項 ● 測試完畢,應立即按一下TEST測試按鈕,關閉測試電流,以利省電。當顯示屏上出現欠壓指示符時，應立即更換新電池，否則儀表無法正常工作。 ● 當被測接地極開路或電流極輔助接地電阻大于各檔允許的Rc值時，表頭將給出 “OPEN CIRCUIT”指示，此時應檢查C2至C1的測試線是否接通或接觸不良；或降低RC值。 ● 輔助接地電阻及地電壓引起的測量誤差允許輔助接地電阻RC(C1與C2之間)<2KΩ； RP(P1與P2之間)<40KΩ誤差≤±5% 允許地電壓≤5V(工頻有效值) 誤差≤±5% ● 地電壓測量時最大測試電壓為 AC 20V。 ◆保管 ● 儀表長期不使用，應將電池取出，避免電池液溢出腐蝕儀表。 ● 本儀表應避免受潮、雨淋、跌落、暴曬等。存放在無粉塵, 無腐蝕性氣體，通風良好的場所。 ◆ 附件測試線 4根探針 2根導線 2根電池（AA） 6節使用說明書 1份合格證 1份便攜箱 1個
