TEC 溫控器

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
10000

主要規格：

用　　途：

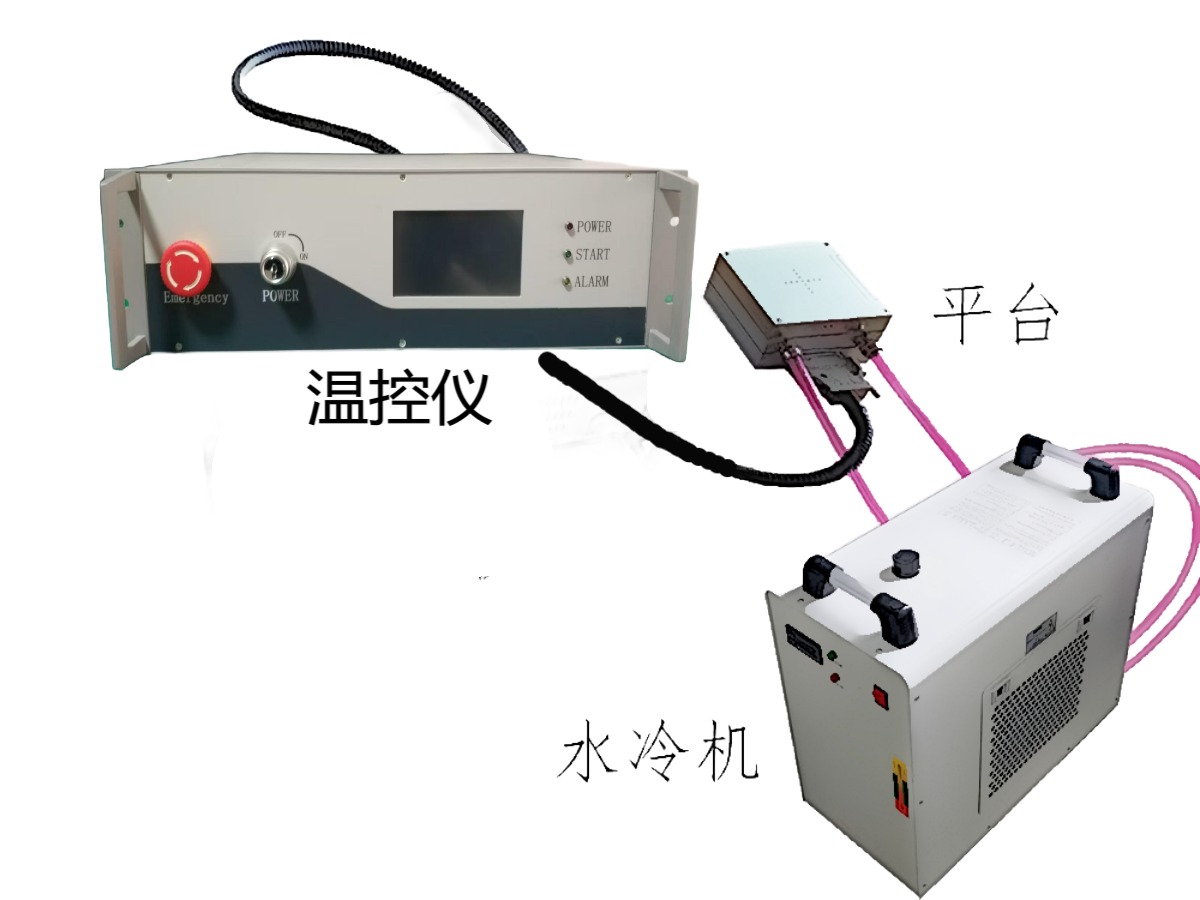

TEC 溫控器之所以能實現 “精準、快速、雙向” 控溫，核心依賴四大部件的協同工作 ——TEC 制冷片作為 “能量轉換終端”，溫度傳感器作為 “感知器”，控制器模塊作為 “決策大腦”，散熱系統作為 “熱量排泄通道”。缺少任一組件或匹配不當，都會導致控溫失效或性能衰減。一、TEC 制冷片：控溫的 “能量轉換核心” 作為溫控器的執行單元，TEC 制冷片是實現 “電 - 熱” 轉換的核心，其結構設計與材料選擇直接決定控溫效率。 1. 核心結構 ·?基礎架構：采用?“陶瓷基板?+?半導體電偶對?+?電極”?的三明治結構，上下兩層為絕緣陶瓷片（氧化鋁或氮化鋁材質，耐高溫、導熱性好），中間夾著數十對?N?型?/ P?型碲化鉍基半導體電偶對（常見數量?31~127?對），通過電極串聯形成回路。 ·?創新結構：產品采用?“華夫餅式”?微型結構（如?Phononic?技術），將熱電材料切割為?1?毫米立方體，集成于陶瓷冷板間，可實現平方毫米級區域的精準控溫；微型?TEC?通過熱擠壓工藝，能加工50?微米的熱電粒子，適配芯片級封裝需求。 2. 關鍵參數（決定性能上限）參數定義與意義典型范圍溫差?ΔTmax 無負載時冷熱端能達到的溫度差（環境溫度?25℃時） 60~71℃（部分產品達 130℃）制冷功率?Qc 冷端能穩定吸收的熱量（單位?W），需匹配負載發熱量 0~100W（微型 TEC≤10W）工作電流?/ 電壓額定工作條件，過大電流會導致焦耳熱激增電流?0.5~10A，電壓 3~15V 熱電優值?ZT 反映能量轉換效率，與材料純度、工藝相關常溫下?1.0~1.8（優化后） 3. 核心功能 ·?雙向控溫：通過改變電流方向，實現?“制冷”?或?“制熱”?切換（如車載場景冬季制熱、夏季制冷）。 ·?精準控溫：通過調整電流大小，線性調節制冷?/?制熱功率（如激光二極管控溫需?±0.1℃精度）。 ·?應用案例：NVIDIA Blackwell GPU?的?HBM?堆棧冷卻，直接將?TEC?片貼裝于內存頂部，消除底層芯片過熱節流問題，提升?15~20%?性能。二、溫度傳感器：控溫的?“精準感知器” 傳感器負責實時采集目標溫度信號，其精度、響應速度直接決定控制器的調節精度，需根據場景選擇適配類型。 1. 三大主流類型及特性對比傳感器類型核心原理精度范圍測溫范圍優勢場景局限性 NTC 熱敏電阻電阻值隨溫度升高而減小 ±0.5~1℃ -50~125℃ 消費電子、車載設備（低成本）高溫下穩定性差，長期漂移較大 PT100 鉑電阻電阻值與溫度呈線性關系 ±0.1~0.01℃ -200~850℃ 實驗室設備、儀器（高精度）成本較高，需信號放大電路熱電偶兩種金屬接觸產生熱電動勢 ±1~5℃（高溫下） -269~1600℃ 工業高溫場景、環境低溫精度低，易受電磁干擾 2. 關鍵要求 ·?響應速度：需達到毫秒級（如激光設備傳感器響應時間≤10ms），避免溫度滯后導致調節失準； ·?安裝方式：需緊密貼合控溫目標（如芯片表面、反應腔內壁），必要時涂抹導熱硅脂，減少接觸熱阻； ·?抗干擾性：工業場景需選擇帶屏蔽層的傳感器，避免電磁干擾導致信號失真（如熱電偶需配合補償導線使用）。三、控制器模塊：控溫的?“智能決策大腦” 作為溫控系統的核心，控制器模塊負責?“接收信號 - 分析偏差 - 輸出指令”，其算法優化與硬件設計決定控溫的穩定性與快速性。 1. 核心功能 ·?信號處理：將傳感器采集的模擬信號（電阻?/?電壓變化）轉換為數字信號，計算目標溫度與實際溫度的偏差； ·?算法調節：主流采用?PID?控制算法（比例?-?積分?-?微分），通俗理解為?“像調水龍頭：溫差大時開大水（大電流），溫差小時調小水（小電流），避免過沖或震蕩”。產品搭載?AI?自適應?PID，可根據負載變化實時優化參數（如數據中心的?“軟件定義冷卻”?模式）； ·?驅動輸出：通過專用芯片（如?MAX1978、MAX1968）為?TEC?提供穩定電流，支持雙極性輸出（±3A），實現無?“死區”?切換制冷?/?制熱； ·?保護功能：集成過溫保護（冷熱端超溫時斷電）、限流限壓（避免?TEC?燒毀）、反接保護等，部分產品支持故障報警輸出。 2. 關鍵參數與設計 ·?控溫精度：普通產品?±0.1℃，高精度產品可達?±0.002℃（如基于?MAX1978?的激光溫控系統）； ·?供電適配：支持寬電壓輸入（車載?12V、工業?24V、實驗室?5V），單電源即可實現雙極性驅動； ·?操作界面：配備數碼管?/?液晶屏（顯示實時溫度、設定值），支持按鍵或串口通信設置參數（如?PCR?儀的溫度程序編輯）。四、散熱系統：控溫的?“熱量排泄關鍵” TEC 制冷片工作時，冷端吸收的熱量 + 電流，產生的焦耳熱，全部需通過熱端排出。若散熱不及時，熱端溫度會持續升高，導致 ΔTmax 下降、制冷效率暴跌，甚至燒毀 TEC 模塊。 1. 散熱的核心邏輯 ·?熱量平衡公式：熱端散熱量?=?冷端吸熱量?+?焦耳熱（約為吸熱量的?1.5~2?倍），因此散熱系統的散熱能力需預留?30%?以上冗余； ·?關鍵影響：熱端溫度每升高?10℃，TEC?制冷功率下降約?15%，控溫精度偏差增大?0.5℃以上。 2. 三大主流散熱方案散熱類型結構組成散熱功率范圍適用場景核心優勢風冷（散熱片?+ 風扇）鋁?/ 銅散熱片 + 直流風扇 50~100W 消費電子、小型儀器（如車載冰箱、TEC 小風扇）成本低、結構簡單、維護方便水冷（水冷頭?+ 管路）銅制水冷頭?+ 循環水泵 + 水箱 100~500W 大功率設備（如?AI GPU、工業激光機）散熱效率高、無噪音、溫控穩定熱管散熱熱管?+ 散熱片 + 風扇 80~200W 空間受限場景（如無人機光電吊艙、筆記本電腦）體積小、重量輕、導熱速度快（毫秒級） 3. 優化設計 ·?界面處理：TEC?熱端與散熱部件間需涂抹導熱硅脂（導熱系數≥3W/(m?K)）或采用界面燒結技術，確保致密結合，減少接觸熱阻； ·?冗余設計：系統采用雙風扇備份或水冷流量監測，避免單一散熱路徑失效； ·?智能聯動：散熱風扇轉速與?TEC?功率聯動（如負載大時風扇高速運轉），平衡散熱效率與能耗。結語：四大部件的?“協同密碼” TEC 溫控器的控溫性能，并非單一部件的 “獨角戲”——TEC 制冷片的功率需匹配負載，溫度傳感器的精度需對標控溫要求，控制器的算法需適配響應速度，散熱系統的能力需覆蓋熱量峰值。例如，PCR 儀的精準控溫（±0.1℃），依賴 PT100 傳感器的高精度、127 對電偶的 TEC 片、PID 算法控制器，以及水冷散熱的穩定輸出；而車載激光雷達的寬溫域控溫（-40~85℃），則需要耐高低溫的 NTC 傳感器、微型 TEC 片、抗干擾控制器，以及風冷 + 熱管的復合散熱。理解四大部件的匹配邏輯，不僅能幫助選型避坑，更能明白?TEC 溫控器 “小而精” 的技術本質 —— 在有限空間內，通過各組件的精準協同，實現超越傳統溫控技術的性能突破。
