沖擊試樣缺口投影儀

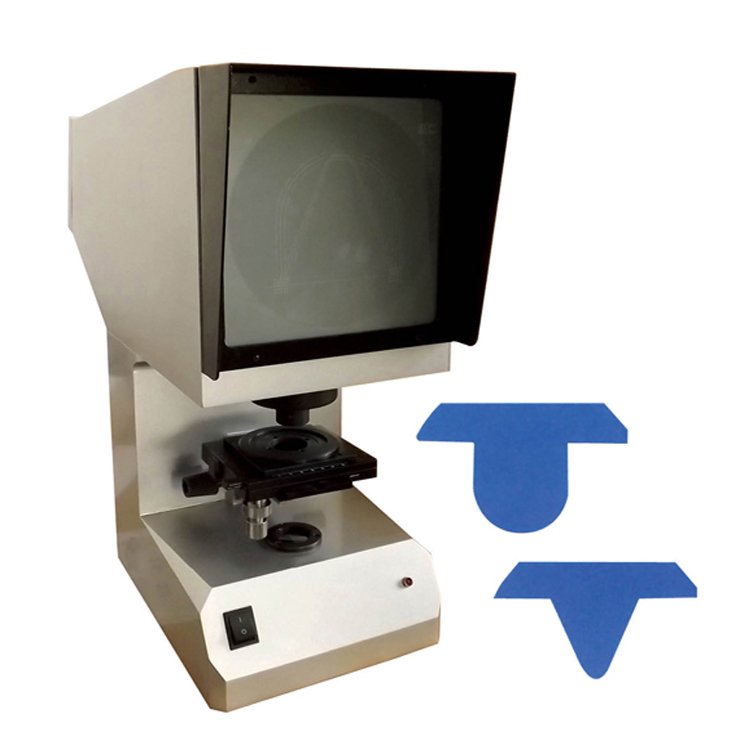

CST-50沖擊試樣缺口投影儀一、設備名稱：沖擊試樣缺口投影儀二、型號：CST-50 三、性能說明： CST-50型沖擊試樣缺口投影儀是我們根據目前國內廣大用戶的實際需求和GB/T229-2007《金屬夏比擺錘沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V或U型缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V和U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格，其優點是操作簡便，檢查對比直觀，效率高。四、主要技術指標： 1、投影屏直徑：180mm 2、工作臺尺寸：方工作臺尺寸：110×125mm 方工作臺直徑：90mm 工作臺玻璃直徑：70mm 3、工作臺行程：縱向：±10mm 橫向：±10mm 升降：±12mm 4、工作臺轉動范圍: 0～360° 5、儀器放大倍率：50X 物鏡放大倍率： 2.5X 投影物鏡放大倍率：20x 6、光源（LED）：24V 20W 7、電源： 220V 50Hz 8、外形尺寸：515×224×603mm 9、重量： 20kg 五、設備主要配置： 1.CST-50投影儀主機 一臺 2.底座調整鈕四個 3.電源線一根 4.平板玻璃一塊
