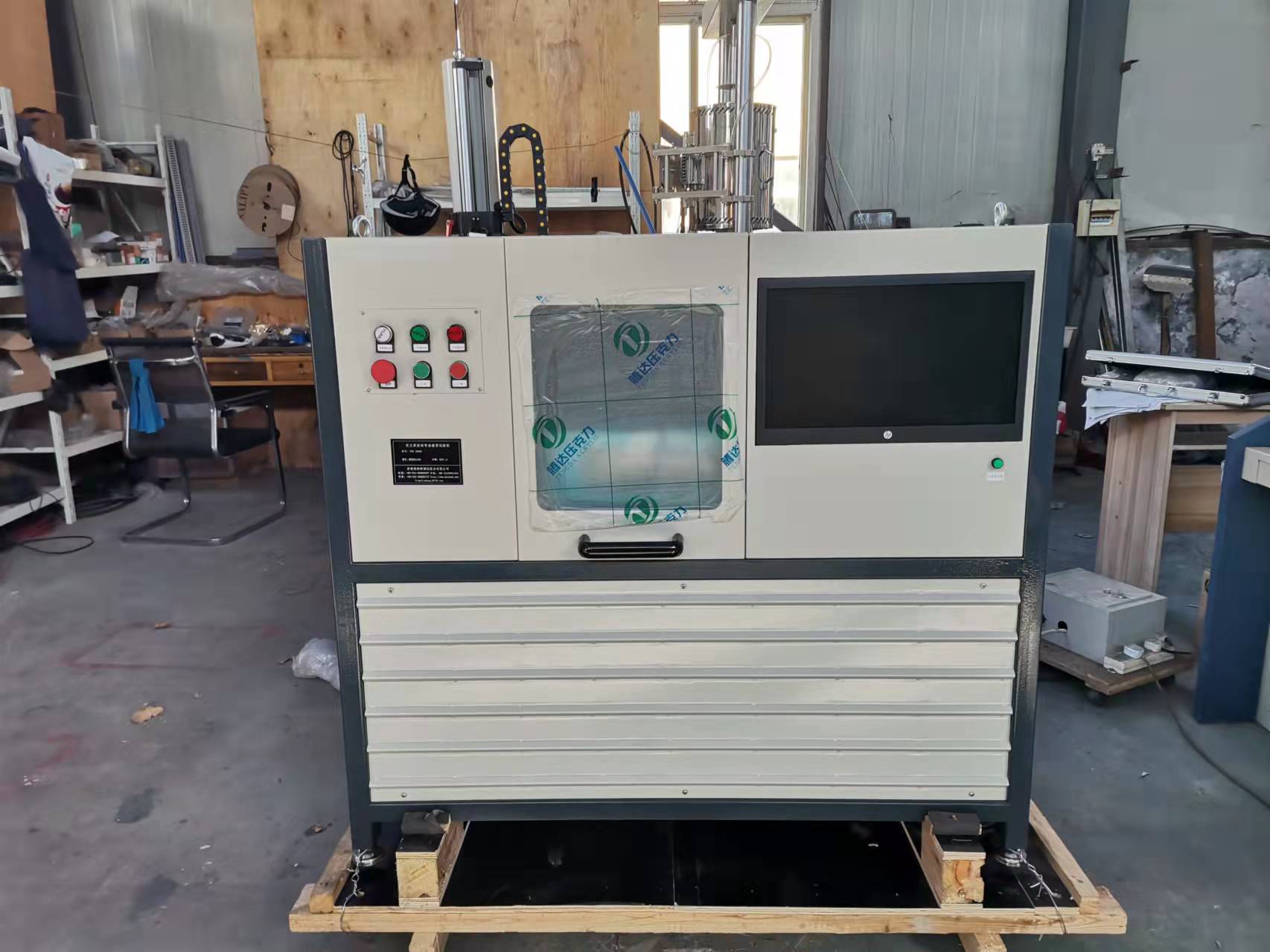

- 高溫旋轉疲勞試驗機XWP-X6000
一、用途及結構特點
本機用于檢測金屬材料在高速旋轉狀態下，金屬的耐久性能。本機采用小慣量伺服電機作為驅動單元，外置高精度旋轉編碼器與主軸相連做為轉速傳感器，高速DSP+ARM,作為電機驅動及編碼器采集的核心控制單元，保證高速低速時轉速控制的準確性和平穩性。
彩色觸摸屏實現顯示發出頻率，理論轉速，電機實時轉速，主軸轉速，并可根據需要設置，多級轉速，多級轉速可以自行執行，從低到高，轉速到達后可以設置旋轉保持時間。數據自動記錄。
2.?根據被測傳感器特點，配置專門的磁性安裝支架，傳感器主軸采用頂尖式結構，后尾架可以前后移動，（可靠保證同軸度，）傳感器主軸旋轉采用磨床的加載
3.?夾具采用彈性前后夾頭夾持試樣，夾頭與主軸彈性筒夾連接，可實現精密配合，保證夾持試樣的徑向跳動滿足航標及國標的要求。
二、型號命名規則
XWP—x6000：
1.??W：彎曲 ??X：旋轉??P:疲勞?J：簡支梁式 ?X：懸臂梁
2.?6000：最大轉速，單位：r/min；系列值有：12000、6000、3000、1500
1)?三﹑主要技術指標(可根據客戶材料要求定制)
2)?1.加載能力：1000N (砝碼重量：100N*1 ?200N*2 ?500N*1 10N*1, 20N*2, 50N*1)
3)?2.加載力臂：200mm；力臂長度相對誤差：≤±0.3%；。
4)?3.左右夾具同軸度：≤Ф0.02mm；
5)?4.靜態徑向跳動量：≤0.02mm；動態徑向跳動量：≤0.06mm；
6)?5.彎距相對誤差：≤±1%；左右彎距相對誤差：≤±1%；彎距重復性相對誤差：≤±1%；
7)?6.最大計數：108；計數誤差：±1；
8)?7.試驗轉速：6000r/min ?可選：1500/3000/12000/20000或定制
9)?8.DT-1000-K30/80 型對開筒式高溫大氣爐（選配）
10)?采用三段電熱合金加熱對開筒式結構，具有三段控溫工作方式；采用宇電AI-708 智能溫度調節儀表及調相功率驅動，支持 K 型或 S 型熱電偶測控溫；溫度顯示分辨率 0.1℃，具有多段可編程功能，冷端自動補償誤差≤0.5℃。
11)?溫度范圍：300℃～1000℃。
12)?溫度示值誤差：0.1 級；靈敏度：0.1℃。
13)?溫度波動度：
序號 試驗溫度T 溫度波動度 備注
1 T≤600℃ ±3℃
2 600℃＜T≤900℃ ±4℃
3 ＞900℃ ±5℃
?
14)?在試樣工作部分的爐膛內溫度均勻度不大于?15℃。
15)?配有1 路專用測溫通道以方便用戶使用。
16)?爐內徑向移動距離：15mm
1.?配有觸摸屏操作及顯示面板用于完成所有控制參數的設置、所有測量數據的顯示及所有的試驗操作；配有與計算機通訊的網絡接口，當選配計算機時，可實現計算機對單臺設備的測控或對多臺設備的組網測控；試驗周次可以任意設定，達到設定值可自動停機并具有掉電保護功能。
2.?前后夾具均采用彈性錐套夾持試樣方式，實現精密配合。
3.?具有完備的保護功能，如斷電保護、馬達過流保護、試樣破斷自動停機保護、等，設備裝有透明防護罩，試驗過程可無人值守。
4.?當配置計算機時可對單臺試驗機或多臺試驗機進行集散式測控。計算機以WIN10為工作平臺，采用虛擬面板操作方式，界面清晰、操作便捷、程序規范穩健，完成對整個設備的管理控制、試驗數據的采集處理及存貯打印；全過程試驗數據、試驗狀態及每個試驗狀態所發生的時刻能自動存儲到計算機硬盤上；對于間歇性疲勞試驗，試驗過程數據可自動續接，以維護驗過程數據的完整性；試驗數據可報表打印，其格式也可轉換成常用的軟件文檔格式，如?Word、Excel 等。
5.?電源：三相五線?380VAC/50Hz 或單相三線 220VAC/50Hz 電源，電壓波動不大于±10%，
6.?最大功率：約?1kW （配置高溫爐時約 3.5kW）。
7.?適用標準：
1)?JJG 652-2012 旋轉彎曲疲勞試驗機檢定規程
2)?HB 5153-1996 金屬高溫旋轉彎曲疲勞試驗方法
3)?HB 5152-1996 金屬室溫旋轉彎曲疲勞試驗方法
4)?GB/T 4337-2015 金屬材料 疲勞試驗 旋轉彎曲方法
5)?ISO 1143-2010 Metallic materials Rotating bar bending fatigue testing
6)?GB/T 2107-1980 金屬高溫旋轉彎曲疲勞試驗方法。
7)?GB 7733-87 金屬旋轉彎曲腐蝕疲勞試驗方法
