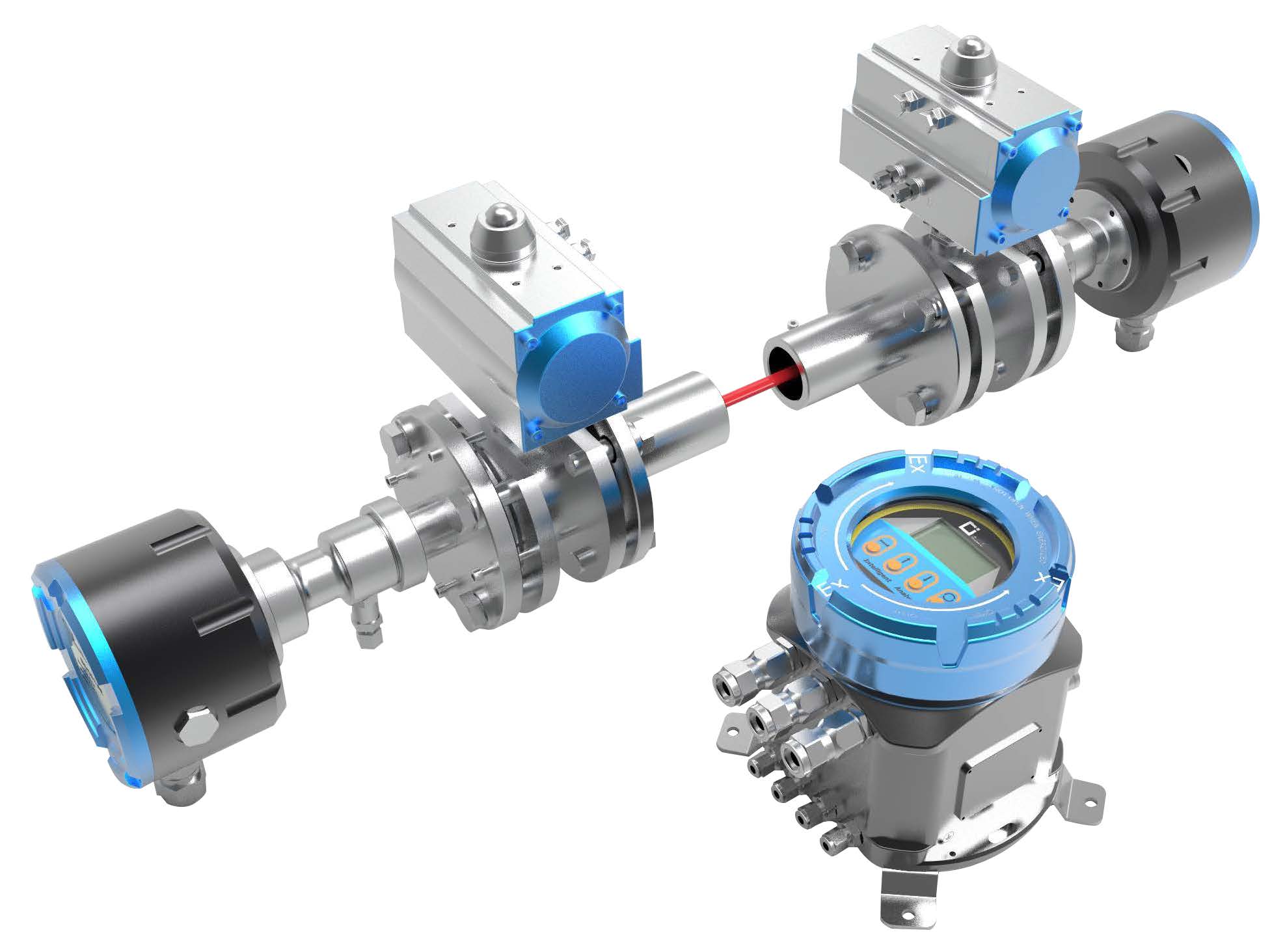

- 1、儀器概述 JNYQ-O-15Ex型探頭式半導體激guang氣體分析儀，是基于半導體激光吸收系列光譜技術（TDLAS）的高性能產品。主要應用在煤氣回收分析、干熄焦循環氣體分析、高爐噴煤氣體分析、轉爐煤氣回收、焦爐煤氣電捕焦后工藝氣體分析、工業過程氣體分析、生物發酵、食品行業、環保監測等行業，系統采用隔爆式設計，可工作在防爆場所。詳情請聯系：賈維浩 15891421187 18789429991 壹伍捌玖壹肆貳壹壹捌柒 壹捌柒捌玖肆貳九九九壹 JNYQ-O-15Ex型激guang氣體分析儀探頭式系列分析儀具有安裝簡便、維護簡單、維護周期長、可靠性高、適應性強等特點。 2儀器原理 激guang氣體分析儀系統基于國際領先的半導體激光吸收光譜技術（TDLAS），即“單線光譜”測量技術。系統采用可調制的半導體激光器為發光光源，通過調制半導體激光器的工作電流強度來調制激光頻率，使激光掃描范圍略大于被測氣體的單吸收譜線。從而使半導體激光器發射的特定波長的激光束在穿過測量管時，被被測氣體選頻吸收，從而導致激光強度產生衰減。于是系統利用不同氣體成分均有不同的特征吸收譜線及氣體濃度和紅外或激光吸收光譜之間存在的Beer-Lambert關系，通過檢測吸收譜線的吸收大小（即激光強度衰減信息）就可以獲得被測氣體的濃度。 但不同的是，傳統非分光紅外分析技術使用譜寬很寬且固定波長的紅外光源，而TDLAS技術使用譜寬非常小(也就是單色性非常好) 且波長可調諧的半導體激光器作為光源。因此，TDLAS技術具有傳統非分光紅外分析技術無法實現的一些性能優點。 不受背景氣體交叉干擾 半導體激光器發射的激光譜寬小于0.0001nm，是紅外光源譜寬的1/106，遠小于紅外光源譜寬和被測氣體單吸收譜線寬度，其頻率調制掃描范圍也僅包含被測氣體單吸收譜線（半導體激光吸收光譜技術也因此被稱為單線光譜技術），因此成功消除了背景氣體交叉干擾影響。詳情請聯系：賈維浩 15891421187 18789429991 壹伍捌玖壹肆貳壹壹捌柒 壹捌柒捌玖肆貳九九九壹 不受被測氣體環境參數變化干擾 被測氣體環境參數—溫度或壓力變化通常導致譜線強度和展寬發生變化，對溫度或壓力信號不加修正就會影響測量結果。而TDLAS技術是對被測氣體單一吸收譜線進行分析，因此可較容易地對溫度、壓力效應進行修正。為此系統內置了溫度和壓力自動修正功能，能根據實際測量得到的被測氣體溫度和壓力對氣體成分測量值進行自動修正，從而可實現精確的在線氣體分析。 綜上所述，單線光譜技術、激光波長掃描技術和環境參數自動修正技術使TDLAS技術可以被用于實現氣體的在線分析，因此比非分光紅外等傳統采樣氣體分析系統具備更強的環境適應性。詳情請聯系：賈維浩 15891421187 18789429991 壹伍捌玖壹肆貳壹壹捌柒 壹捌柒捌玖肆貳九九九壹 3儀器組成 JNYQ-O-15Ex型激guang氣體分析儀主要功能模塊是由發射單元和接收單元構成（見下圖）。發射單元主要實現驅動半導體激光器發射激光，發射出的激光穿過被測環境，由接收單元進行光電轉換、信號處理、對光譜數據進行分析，獲得測量結果。 JNYQ-O-15Ex型激guang氣體分析儀采用原位安裝形式，發射單元和接收單元通過連接單元直接安裝在過程管道上，連接單元由吹掃接口、光路調整結構、根部閥門和安裝法蘭等組成。 發射單元 該單元包括半導體激光器、準直光學系統、驅動電路板和溫控電路板。激光器被調制到特定的波長和頻率，使其能夠進行氣體檢測。在對發射單元進行清潔或其他維護時，機械連接法蘭中的根部閥門可起到隔絕過程管道和操作環境，防止危險氣體泄漏的作用，發射單元外觀見下圖。詳情請聯系：賈維浩 15891421187 18789429991 壹伍捌玖壹肆貳壹壹捌柒 壹捌柒捌玖肆貳九九九壹 JNYQ-O-15Ex型發射單元示意圖 接收單元 接收單元通過機械連接法蘭與測量管道連接，該單元包括光電傳感器、透鏡、接收主板、傳感器板和顯示板。透鏡將準直激光聚焦于光電傳感器上，然后探測的光信號被轉化為電信號進行處理后，檢測到二次諧波信號信息，再將二次諧波信息轉化為濃度信息，并將濃度信息在接收端OLED屏上顯示，接收單元外觀見下圖。 JNYQ-O-15Ex型接收單元示意圖 吹掃單元 在測量場合較為惡劣的條件下，為了能夠保證JNYQ-O-15Ex型激guang氣體分析儀能夠長期連續運行，JNYQ-O-15Ex型激guang氣體分析儀需使用吹掃氣體對發射單元和接收單元上的光學窗片進行吹掃，避免測量環境中粉塵或其它污染物對光學窗片造成嚴重污染而影響測量。JNYQ-O-15Ex型激guang氣體分析儀的吹掃單元由過濾器、減壓閥和穩流裝置等組成，可為JNYQ-O-15Ex型激guang氣體分析儀的吹掃氣體提供穩定流量的吹掃氣源。 吹掃單元不僅為發射單元和接收單元提供吹掃氣源，它還是具有一個128×64的 OLED 屏和按鍵，可以顯示氧濃度，以及對分析儀參數進行修改；還可以輸出模擬信號、報警信號和通訊等。 4系統工作流程 通上電源，開啟根部閥，半導體激光器發射出的特定頻率的激光通過發射單元穿過氣體通道，接收單元中的傳感器接收衰減后的激光束，并將測量信號傳送給中央分析模塊，中央分析模塊通過對測量信號進行分析處理，得到被測氣體濃度，氣體濃度信息通過顯示屏顯示出來并通過標準接口輸出。 為了防止粉塵和被測環境中其它污染物在視窗上聚集，需用工業氮氣等氣體通過吹掃入口進行連續吹掃，以便在光學視窗與工業氣體間形成一段氣幕保護。 5技術優勢 與傳統分析系統相比，本系統選用JNYQ-O-15Ex型探頭式激guang氣體分析儀由于采用了半導體激光吸收光譜（TDLAS）技術，從根本上解決了采樣預處理帶來諸如響應滯后、維護頻繁、易堵易漏、易損件多和運行費用高等各種問題，并具有如下特點： ? 不受背景氣體交叉干擾； ? 可應用與電捕焦后等惡劣工況； ? 維護費用成本低； ? 不受粉塵和視窗污染干擾； ? 不受被測氣體環境參數變化干擾； ? 一體化設計，結構緊湊，可靠性高； ? 模塊化設計，可現場更換所有功能模塊，包含激光器模塊； ? 智能化程度高，操作、維護方便； ? 無需采樣預處理系統，系統結構簡單； ? 響應速度快，響應時間不超過3s，保證及時進行工藝控制； ? 無樣氣排放，環保無污染； 直接對過程氣體進行分析，測量準確性高；詳情請聯系：賈維浩 15891421187 18789429991 壹伍捌玖壹肆貳壹壹捌柒 壹捌柒捌玖肆貳九九九壹 性能參數 性能 測量范圍 0～30% O2 線性誤差 ±1%FS 重復性 ≤1% 量程漂移 ±1% FS/半年 響應時間 T90 小于 10s 維護周期 ≤2 次/年，清潔光學鏡片 標定周期 ≤2 次/年 模擬輸出信號 數量 2組 模擬輸出模式 4-20mA 允許負載 小于 500Ω 報警輸出 數量 2 組（一組濃度報警，一組狀態報警） 繼電器觸點容量 24VDC，0.2A 通訊 數量 1 組 通訊方式 RS485（標配）/RS232（選配） 工作環境 環境溫度 -20～+60℃ 環境濕度 小于 90%RH 吹掃氣體 0.4～0.8Mpa 高純氮氣 機械數據 顯示器 128×64 OLED 按鍵 四個電容式觸摸按鍵 安裝方式 原位安裝 固定件 發射單元和接收單元：安裝組件 吹掃單元：壁裝架 重量 發射單元+接收單元+校準工裝：凈重約 13.5kg 吹掃單元：凈重約 8.0kg 電氣數據 供電電源 直流：24VDC（標配） 交流：100～240VAC，50/60Hz（選配） 分析儀功耗 不超過 20VA 連接 電纜引入裝置 電纜夾緊接頭 氣管接頭 G1/4＂-Φ6 不銹鋼管接頭（可以選配） 6、公用工程 電源線纜：220VAC 引至現場分析儀附近，要留有一定余量； 吹掃氣源：氮氣或儀表風0.4～0.8Mpa無油、無塵、無水 G1/2鍍鋅鋼管引至現場儀表附近，預留G1/2內螺紋球閥； 安裝維護平臺：在架空管道等其他不便安裝和維護的場合，需要加裝安裝維護平臺；詳情請聯系：賈維浩 15891421187 18789429991 壹伍捌玖壹肆貳壹壹捌柒 壹捌柒捌玖肆貳九九九壹
