- 定量裝車系統上裝防溢流防靜電控制器
【嘟嘟：150趙6912工4336，或者：0531-趙6865工6331，】
一.系統簡介
防溢流防靜電控制器是專為付油（缷油）系統設計，能有效限制液面高度并保證靜電接地電阻符合安全標準的儀器儀表，組成石油化工產品儲運過程中的防溢流防靜電系統。
TMR-BLC系列防溢流防靜電控制器經儀器儀表防爆安全監督檢驗站（NEPSI）檢驗，符合下列標準：
二.系統工作原理
防溢流防靜電控制器是專為付油（缷油）系統設計的防溢流和檢測靜電接地的自動控制系統。系統通過傳感器檢測液位信號和靜電接地夾檢測接地信號，當液位超過報警位置或接地回路電阻超過規定阻值時，系統輸出聲光報警信號供現場工作人員及時了解系統工作狀態，同時輸出繼電器開關信號供付油系統控制。
三.產品特點
1.系統應用數字電路設計，抗干擾能力強；
2.為頂底部付油系統一體式設計，可外接8個符合API標準的防溢探桿和1個接地螺栓；
3.兼容國外Scully、Civacon、Liquid、Dixon等品牌的防溢探桿；
4.防溢探桿具有故障自檢功能，更安全；
5.插頭AIP標準設計，兼容國外符合API的車載插座；
6.確保車體到接地樁的靜電接地電阻小于等于55歐姆；
7.提供聲光報警信號，及時了解系統工作狀態；
8.繼電器開關信號輸出，接口容量10A，30VDC或10A，250VAC。
四.產品型號
（上裝）防靜電防溢流控制器是專為頂部付油系統設計，能夠防止液體溢出并產生靜電接地電阻符合安全標準的儀器儀表，組成石油化工產品儲運過程中的防溢流防靜電系統。
一、技術參數
1) 工作電源：220V AC或24V DC
2) 工作電流：<20mA
3) 工作溫度：-40℃~60℃
4) 響應時間：<1s
5) 檢測電阻：<55Ω
6) 防爆等級：Ex d ia IIB T4
7) 報警的方式：聲光報警，
8) 輸出信號：繼電器輸出，常開常閉可選；10A，30V DC或10A，250V AC
二、 產品特點
1) 系統應用數字電路設計，性能穩定，抗干擾能力強；
2) 保證車體到接地樁之間的電阻<55Ω；
3) 特種合金，破漆除銹，接觸可靠；
4) 提供聲光報警信號，及時了解系統工作狀態；
5) 開關量信號輸出，接口容量10A，30VDC或10A，250VAC。

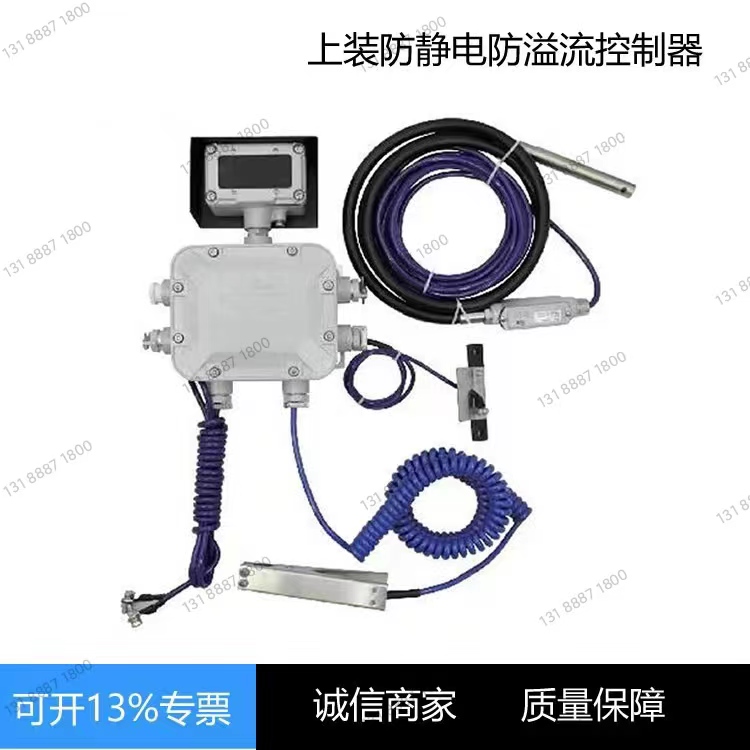

三、 產品組成
防溢流防靜電控制器主要由主控制器、聲光報警器、不銹鋼靜電接地夾、歸位板、接地線及接線盒組成、傳感器組成。
1). 主控制器
A. 檢測靜電接地夾及接地線的信號；
B. 向聲光報警器提供聲光報警信號；
C. 向付油系統輸出開關量信號；
2). 聲光報警器
A. 提供聲光報警指示燈；
B. 提供蜂鳴器聲音報警，>90dB（30cm直線距離）
C、實時顯示接地電阻數值
3).防溢探桿
利用光學原理檢測油罐車艙內的液位狀況。與鶴管
捆綁式安裝，連接到主控制器，向油庫防溢流控制系
統提供液位狀態信號，實現與付油系統的連鎖控制。
A. 光學原理，整體本安設計；
B. 安裝調節方便，科根據現場要求，調整報警高度；
C. 輸出電壓范圍廣，全數字電路設計，抗干擾能力強；
D. 電纜長度配置7米，不銹鋼探桿保護殼，配防爆磁鐵或密封塞
4). 不銹鋼靜電接地夾
A. 硬質合金，不銹鋼材質。
B. 破漆除銹，確保車體良好接地；
C. 標配螺旋線長7.5米。
5). 歸位板
檢測靜電接地夾使用后是否歸位；304不銹鋼材質。
6). 接地線
確保系統外殼、靜電接地夾等接地；
標配3米PU直線電纜。
防靜電防溢流控制器該產品是用于安全生產過程，設備本身的安全和可靠性更為重要。靜電接地溢位監測部件采用目前國內同類產品中先進的技術，采用監測和控制一體化設計的方案，機內采用了高性能的工業級單片機為核心，有效提高了產品的硬件性能和可靠性。軟件設計加強了產品的自檢查功能，并對靜電夾接地過程中的抖動，溢位探頭的耐腐蝕性、防瞬間的液體侵入波動、防抖動、抗干擾和延時處理。具有一般溢油探頭無法比擬的安全性、可靠性和優越性。同時報警輸出信號（常開或常閉）可選。
1. 主控制器201*230、電壓220v或者24vdc；
2.聲光報警器含電路板；
3.上裝防溢流探桿7米pu直線電纜、304不銹鋼或聚四氟；
4.靜電接地夾2芯8米pu螺旋電纜、不銹鋼夾體；
5.歸位板304不銹鋼材質 6.接地電纜3米pu直線電纜、安裝螺栓。
