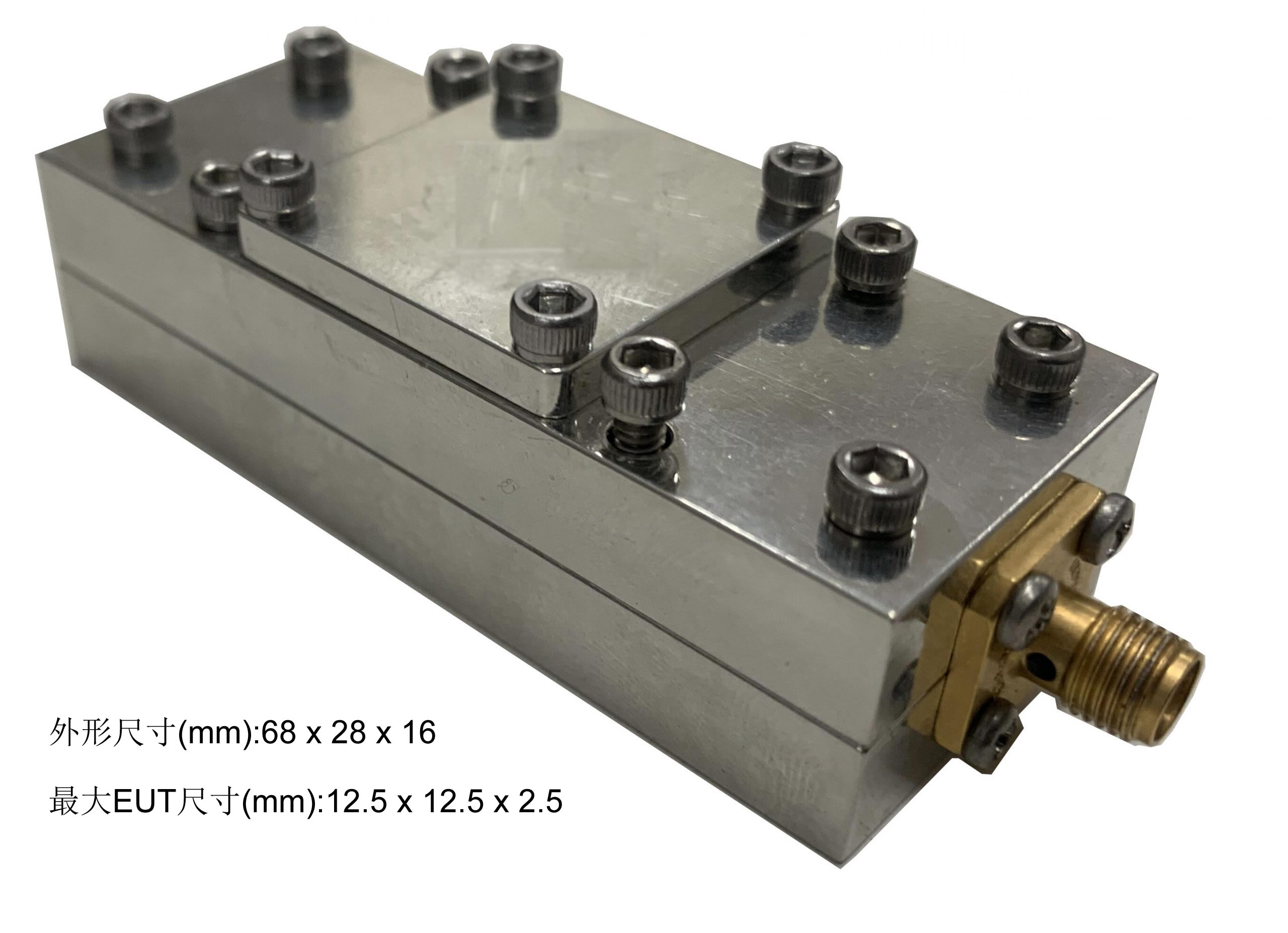

本文的目的是演示HEM系列TEM小室如何用于測量2.4GHz設備（如藍牙和WiFi）的光譜。 ? 2.測量設置 HEM系列TEM小室具有40 x 40 mm的大電場注入面積，非常適合測量頻譜USB藍牙和WiFi設備，如圖1所示 ? 圖1.USB藍牙和WiFi設備所需的額外設備是一臺計算機，用于為設備供電和激活，以及頻譜分析儀。對于本文所述的測量，使用我司提供的XSA1075頻譜分析儀。為了將藍牙設備安裝到TEM小室中，將其從塑料外殼中取出，并將電纜焊接到其連接器端子上。修改后的設備如圖2所示。使用銅包層PCB作為TEM電池蓋，并銑出USB連接器大小的孔，用于安裝USB設備或退出電纜。圖3描述了手機內的藍牙設備及其USB電纜。 ?圖2.用于TEM小室測量的改進型藍牙設備 ?圖3.安裝在TEM小室內的藍牙設備測量WiFi設備更簡單，因為它很容易安裝到TEM小室中，只需要將USB電纜連接到外部，如圖4所示 ?圖4.安裝在TEM小室內的WiFi設備 3.測量使用我司提供的XSA1075 150KHz–7.5GHz頻譜分析儀進行測量，設置為：3 MHz RBW、50 MHz VBW、10.375 ms掃描時間、10 dB衰減、150KHz起始頻率和6GHz停止頻率。TEM小室的端口1連接到頻譜分析儀，端口2接在50Ω負載。第一次測量是TEM室被完全覆蓋，內部沒有裝置?？盏男∈业念l譜測量如圖5所示。 ?圖5空的TEM小室測量藍牙和WiFi設備的測量光譜如圖6和圖7所示。對于每個設備測量，它們都連接到一臺計算機并完全正常工作。藍牙設備已進入搜索新的設備模式。 ?圖6.藍牙設備的頻譜 ?圖7.Wifi設備的頻譜圖8中顯示了所有曲線的疊加圖。如圖所示，兩個設備均在2.4 GHz頻段工作，當兩個設備都存在并工作時，可能會產生干擾。 ?圖8. 6GHz時TEM小室測量中的重疊光譜 4.結論： HEM系列TEM小室非常適合測量GHz器件光譜。此外，我們還可以定制TEM小室上蓋，以適合不同尺寸的DUT可以安裝到HEM系列的40 x 40 mm尺寸的小室中。 ? 深圳市華瑞高電子技術有限公司，是一家專業致力于為客戶提供優質且性價比高的電磁兼容抗擾度校準裝置，屏蔽效能測試系統和電磁兼容測試的研發生產性企業。未選擇任何文件
