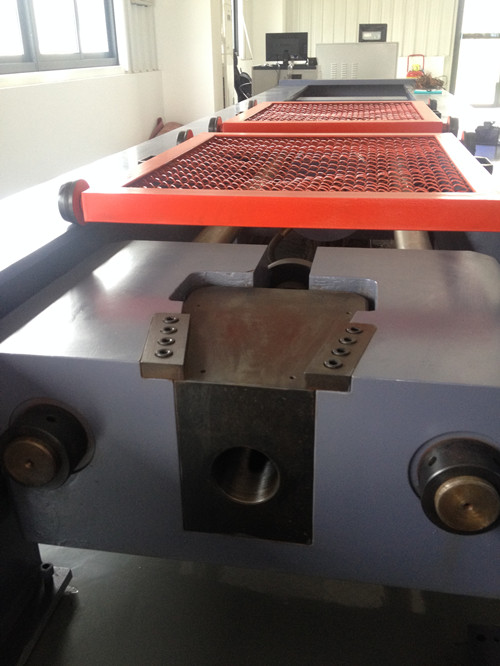

WDL-300微機控制電子臥式拉力試驗機

這真不是您需要的產品？
品　　牌：
濟南信標

直接提問 | 回首頁搜
出廠價：
0

主要規格：
WDL-300

用　　途：
微機控制電子臥式拉力試驗機

WDL-300微機控制電子臥式拉力試驗機微機控制電子式臥式拉力試驗機產品簡介： WDL-300 微機控制電子式臥式拉力試驗機，采用電子萬能試驗機原理，伺服電機驅動，測量與控制精度比普通臥式拉力試驗高出一倍，可滿足GB、ISO、JIS、ASTM、DIN等國際標準和行業標準；可用于對電線電纜、光纜、架空導線、鋼芯鋁絞線、輸送帶、安全帶、錨鏈、鋼絲繩、纜繩等長、軟試樣進行抗拉強度測試。該機采用伺服電機加載，通過減速系統減速，帶動絲桿旋轉，將轉動轉化為平動的機械結構，本系統采用雙絲杠，傳動，雙絲杠配置雙螺母可有效保證拉伸載荷和傳動效率，系統采用三相220供電（內置變壓）。系統為無油系統降低了能耗，低噪音，對周圍環境沒有任何噪音及環境的污染。最大的特點是，控制精度高，采集速度快，控制響應快，這一點是電液伺服系統無法相比的。微機控制電子式臥式拉力試驗機主要適用于測試鋼絲繩等產品在額定試驗力或恒載荷拉力下的應力應變和破斷試驗。測力方式：高精度美國進口負荷傳感器測力控制試驗方式: 計算機自動控制試驗過程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據微機控制電子式臥式拉力試驗機產品標準：（一）依據標準： 1、根據GB/T 2611《試驗機通用技術條件》和GB/T 16491《電子式萬能試驗機》標準研制； 2、根據GB/T 12160《單軸試驗用引伸計的規定》和GB/T 16825《拉力試驗機的檢驗》進行檢定； 3、適用標準：適用于ASTM、DIN、ISO、JIS、BS等國際標準。（二）試驗標準： GB/T 8358-2014 鋼絲繩實際破斷拉力測定方法 GB∕T 1179-2008 圓線同心絞架空導線 DL/T 832-2003?? 光纖復合架空地線 DL/T 788-2001?? 全介質自承式光纜 GB/T 7424.4-2003?光纜第4部分：分規范光纖復合架空地線 IEC 60794.4-2009?光纜第4部分：分規范輸電線架空光纜 IEEE 1138-2009 電力事業用電線的復合光纖架空地線的建造標準 GB/T16491-2008 電子式萬能試驗機 GB/T228.1-2010 金屬材料室溫拉伸試驗 GB/T4909.3-2009 裸電線試驗方法第3部分：拉力試驗 GB/T14049-2008 額定電壓10KV架空絕緣電纜 GB/T12527-2008 額定電壓1KV及以下架空絕緣電纜 GB/T3955-2009 電工圓鋁線 GB/T17048-2009 架空絞線用鋁線 GB/T17939-2009 電工用鋁包鋼線 GB/T3428/2012 架空絞線用鍍鋅鋼線微機控制電子式臥式拉力試驗機主要技術指標： 1. 最大試驗力：300kN 2. 試驗力測量范圍：0.4%--100% （可由國家計量部門負責計量檢定、并出具計量合格證書） 3. 試驗力示值精度：優于示值±1% 4. 試驗力分辨力：1/500000(全程不分檔) 5. 橫梁位移測量精度：分辨率高于0.001mm 6. 變形測量精度：±1% 7. 試驗速度范圍：0.001—300mm/min,無級調速 8. 速度控制精度：±1%(0.001~10mm/min); ±0.5%(10~500mm/min) 9. 恒力、恒變形、恒位移控制范圍: 1%-100%FS 10．恒力、恒變形、恒位移控制精度: 設定值<10%FS時,設定值的±1.0%以內設定值≥10%FS時,設定值的±0.1%以內 11. 變形速率控制精度: 速率<0.05%FS時為±2.0%設定值內速率≥0.05%FS時為±0.5%設定值內 12. 試驗空間： A：拉伸空間：100000mm B：寬度：500mm 13．加載頭有效行程：1500mm 14. 裝夾方式：插銷式 15. 壓盤尺寸：φ150 mm 16. 整機電源：220V±10%,50Hz，功率：2kW 17. 工作環境：室溫—35℃,相對濕度不超過80% 微機控制電子式臥式拉力試驗機系統基本配置 1、試驗機主機 1.1 交流伺服電機及伺服驅動器（日本安川） 1.2 高精度負荷傳感器（美國傳力） 1.3進口精密滾珠絲杠副（TBI） 1.4減速系統（精密行星齒輪減速機加圓弧齒同步帶傳動） 2、雙通道程控放大器分辨力1/500000 3、專用控制軟件 5、光電編碼器 6、附具：拉伸裝置（適合線纜拉伸）壓縮裝置（可用于設備檢定和壓縮試驗） 7、聯想商用計算機 8、惠普A4彩色噴墨打印機 9、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單 10相應的懸臂輔料臺及操作臺，座椅等。
