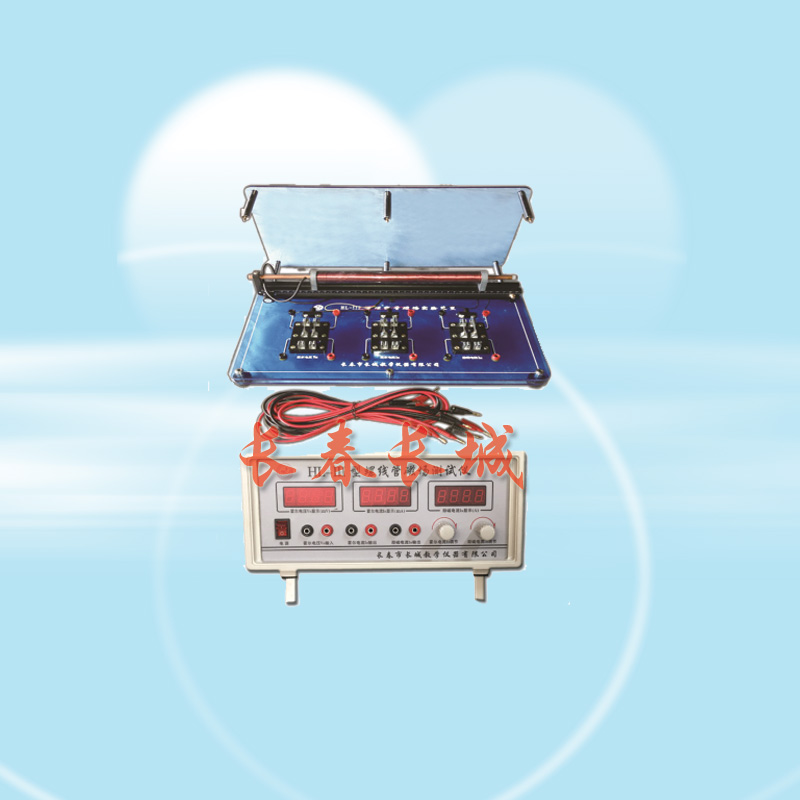

螺線管磁場測定儀

一、實驗內容： 1、了解產生霍爾效應的物理過程及測量磁場的原理和方法； 2、學習并掌握使用霍爾傳感器測量載流長直螺線管的軸向磁場，了解其分布情況； 3、測繪VH —IH；VH —IM；VH —X曲線； 4、學習用對稱測量法消除副效應的影響。二、主要技術參數： 1、實驗探頭—砷化鎵（GaAs）霍爾傳感器，N型半導體材料。 ①工作電流IH：0～10mA ； ②霍爾元件靈敏度K：﹥10V/A·T； 2、螺線管 ①螺線管長度：280㎜，螺線管內徑Φ24㎜，外徑Φ30㎜； ②螺線管匝數：1850±20匝（詳見螺線管參數標簽）； 3、螺線管磁場測定儀（電源、電壓測量、雙路恒流電源）勵磁電流IM恒流源：0～1.2A，連續可調，三位半數字電流表顯示；工作電流IH恒流源：0～10mA，連續可調，三位半數字電流表顯示；霍爾電壓UH測量范圍：0～20mV；三位半數字電壓表顯示。
