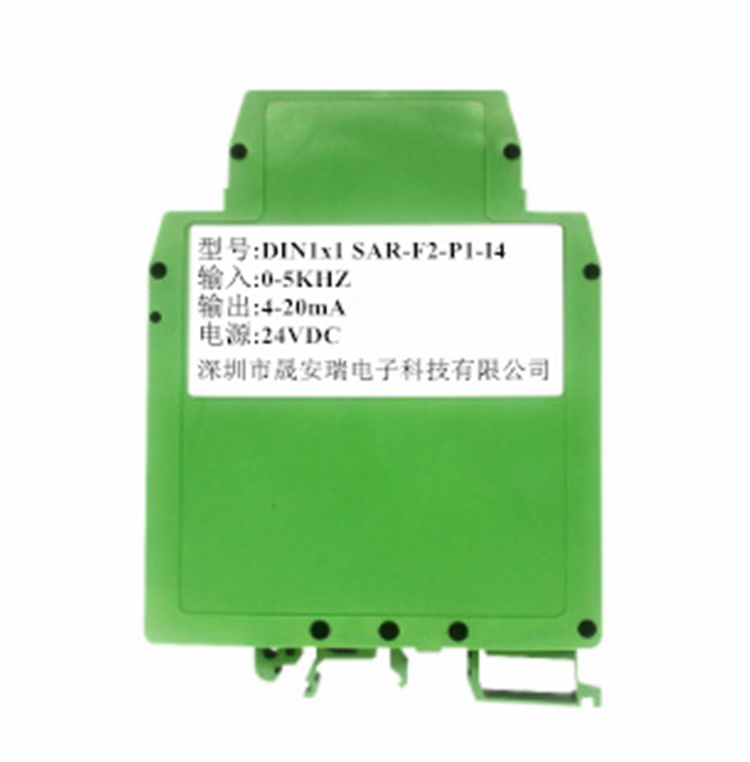

- 主要特性: ⑴精度等級：0.2級 ⑵全量程內極高的線性度（非線性度<0.1%） ⑶輔助電源/信號輸入/信號輸出： 2500VDC 三隔離 ⑷輔助電源：5VDC，12VDC，24VDC等單電源供電 ⑸ 輸入頻率信號：0-1KHz / 0-5KHz / 0-10KHz/0-20KHz/0-500Hz等等 ⑹輸出標準0-2.5V/0-5V/0-10V電壓信號 或0-10mA/0-20mA/4-20mA電流信號等等 ⑺小體積,標準DIN35導軌式安裝 ⑻工業級溫度范圍: -20~+85 ℃ ⑼外形尺寸：106.7x79.0x25.0mm 應用： ⑴頻率傳感器信號采集、隔離轉換 ⑵ 變頻器（FA） 頻率信號數據采集和控制 ⑶發電機、電動機等旋轉設備轉速監測 ⑷變壓器工作頻率檢測 ⑸儀器儀表與傳感器信號收發 ⑹非電量信號變送 ⑺速度信號測量 產品選型表： DIN1x1 SAR – F□ - P□ – U(I)□ 輸入信號 供電電源 輸出信號 代碼 頻率信號 代碼 Power 代碼 電流 代碼 電壓 F1 0-1KHz P1 24VDC I3 0-20mA U1 0-5V F2 0-5KHz P2 12VDC I4 4-20mA U2 0-10V F3 0-10KHz P3 5VDC I8 用戶自定義 U6 1-5V F8 用戶自定義 P4 15VDC U8 用戶自定義 產品選型舉例： 例 1：輸入：0-1KHz；電源：24V ；輸出：0-5V 型號：DIN1x1 SAR- F1-P1-U1 例 2：輸入：0-5KHz；電源：12V ；輸出：4-20mA 型號：DIN1x1 SAR F2-P2-I4 例 3：輸入：0-10KHz；電源：24V ；輸出：0-10V 型號：DIN1x1 SAR F3-P1-U2 例 4：輸入：0-10KHz；電源：24V ；輸出：4-20mA 型號：DIN1x1 SAR F3-P1-I4 例 5：輸入：用戶自定義；電源：24V ；輸出：用戶自定義 型號：DIN1x1 SAR F8-P1-U8 通用參數: 參數名稱 測試條件 最小 典型值 最大 單位 隔離電壓 1min 1500 2500 VDC 信號輸入 幅值（VP-P） 5 V 頻率測量范圍 0 10 kHz 頻率輸入低電平 0 0 1.5 V 頻率輸入高電平 3 5 24 V 信號輸出 電壓負載能力 5V 2K 10K Ω 電流負載能力 20mA 0 250 350 Ω 響應時間 10 ms 輔助電源 電壓 用戶自定義 5 12 24 VDC 電流 VD=12V 83 mA 輔助電源功耗 1 W 工作環境溫度 -25 85 ℃ 貯存溫度 -25 85 ℃ 注： 頻率輸入采用5V的TTL電平效果最佳
