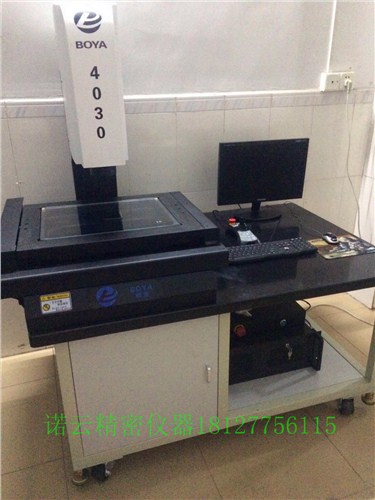

珠海4030全自動光學影像儀廠家維修 諾云供

全自動影像儀軟件系統：

影像測量?jī)x軟件適用于WINDOWS/XP操作系統；

提供彩色高品質影像；

可測量點、線、圓、距離、角度，計算真圓度、真直度、同心度等，并能實時產生檢驗報表；

可根據實際物體的擺放位置，在原有坐標系與實際位置不符時，可重新建立新坐標系并自動擺正；

圖形及測量值可用WORD、EXCEL、DXF等格式自由輸出；

具有影像尋邊功能，可設定感應靈敏度和定焦精度，能有效避免視覺誤差；

測量畫面可儲存成影像文件（JPG、BMP）或轉至AUTOCAD中進行編輯；

可方便切換測量值的基本單位（mm或inch）；

4030全自動影像儀規格參數

主機體尺寸：800*560*880

工作臺面：560*460

玻璃臺面：445*345

工作行程：400*300*150

工作距離：90

攝象機：彩色1/3″CCD

光柵尺數顯解析度：0.001

X、Y軸線性精度：（3+L/200）μm

光學目鏡：1X

放大倍數：20X-200X

變焦物鏡倍率：0.7X-4.5X

物方視場：8.2mm-1.2mm/4.1mm-0.6mm

光源系統：LED環形超亮冷光源

機臺底座、工作臺和立柱材質：高精度花崗巖

載物臺承重：25KG

儀器重量：280

電源：220V(用電設備要求接地可靠)

全自動影像儀保養與維護：

1、儀器應放在清潔干燥的室內（室溫20℃±5℃，濕度低于60%），避免光學零件表面污損、金屬零件生銹、塵埃雜物落入運動導軌，影響儀器性能。

2、儀器使用完畢，工作面應隨時擦拭干凈，比較好再罩上防塵套。

3、儀器的傳動機構及運動導軌、應定期上潤滑油，使機構運動順暢，保持良好的使用狀態。

4、工作臺玻璃及油漆表面臟了，可以用中性清潔劑與清水擦拭干凈。絕不能用有機溶劑擦拭油漆表面，否則，會使油漆表面失去光澤。

5、儀器LED光源使用壽命很長，但當有燈泡燒壞時，請通知廠商，由專業人員為您更換。

6、儀器精密部件，如影像系統、工作臺、光學尺以及Z軸傳動機構等均需精密調校，所有調節螺絲與緊固螺絲均已固定，客戶請勿自行拆卸，如有問題請通知廠商解決。

7、軟件已對工作臺與光學尺的誤差進行了精確補償，請勿自行更改。否則，會產生錯誤的測量結果。

8、儀器所有電氣接插件、一般不要拔下，如已拔掉，則必須按標記正確插回并擰緊螺絲。不正確的接插、輕則影響儀器功能，重則可能損壞系統。
