氣動蝶閥-約西供-上海氣動蝶閥供應商

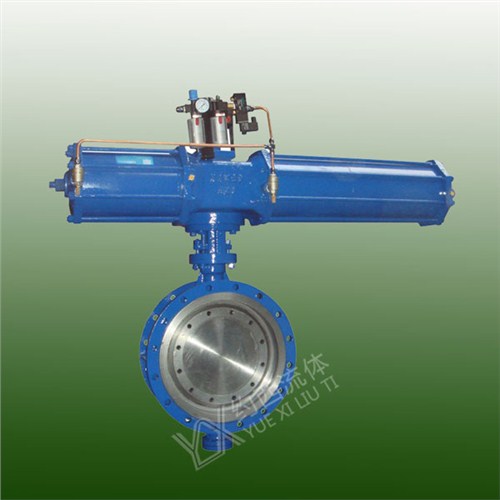

YXDA643H法蘭式氣動硬密封蝶閥適用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量作用
主要外形及連接尺寸 YXDA643-16<1.6Mpa>Mani Outline and Connecting Flange Size
DN外形尺寸
Outline Size連接尺寸
Connec ting Size執行器型號
Actuator ModelL
L1
L2
H
H1
D
D1
D2
f
n-φd
50
108
164/214
75/91
277/205
65
165
125
99
3
4-φ18
GT65/GTE80
65
112
164/214
75/91
287/315
75
185
145
118
3
4-φ18
GT65/GTE80
80
114
190/246
91/101
365/375
85
200
160
132
3
8-φ18
GT80/GTE90
100
127
210/295
101/112
420/436
130
220
180
156
3
8-φ18
GT90/GTE100
125
140
247/398
112/139
436/462
175
250
210
184
3
8-φ18
GT100/GTE125
150
140
308/478
139/176
466/543
190
285
240
211
3
8-φ22
GT125/GTE160
200
152
378/724
176/228
593/665
215
340
295
266
3
12-φ22
GT160/GTE210
250
165
432/928
206/275
682/752
265
405
355
319
3
12-φ26
GT190/GTE255
300
178
524/928
228/275
725/772
305
460
410
370
4
12-φ26
GT210/GTE255
350
190
648/1033
275/324
832/880
340
520
480
429
4
16-φ26
GT255/GTE300
400
216
648/1129
275/380
862/968
360
580
525
480
4
16-φ30
GT255/GTE350
450
222
715/1845
324/527
945/1005
400
640
585
548
4
20-φ30
GT300/AW28S
500
229
795/1845
380/527
1058/1060
430
715
650
609
4
20-φ33
GT350/AW28S
600
267
795/2605
380/545
1108/1195
490
840
770
720
5
20-φ36
GT350/AW35S
700
292
1380/2605
1170/1255
1170/1255
555
910
840
794
5
24-φ36
AW28/AW35S
800
318
1860/2605
1325/1365
1325/1365
620
1025
950
901
5
24-φ39
AW35/AW40S
