開關電源變壓器中包含有高頻信號，PCB上任何印制線都可以起到天線的作用，印制線的長度和寬度會影響其阻抗和感抗，從而影響頻率響應。即使是通過直流信號的印制線也會從鄰近的印制線耦合到射頻信號并造成電路問題（甚至再次輻射出干擾信號）。因此應將所有通過交流電流的印制線設計得盡可能短而寬，這意味著必須將所有連接到印制線和連接到其他電源線的元器件放置得很近。
印制線的長度與其表現出的電感量和阻抗成正比，而寬度則與印制線的電感量和阻抗成反比。長度反映出印制線響應的波長，長度越長，印制線能發送和接收電磁波的頻率越低，它就能輻射出更多的射頻能量。根據印制線路板電流的大小，盡量加租電源線寬度，減少環路電阻。同時、使電源線、地線的走向和電流的方向一致，這樣有助于增強抗噪聲能力。
接地是開關電源四個電流回路的底層支路，作為電路的公共參考點起著很重要的作用，它是控制干擾的重要方法。
因此，在布局中應仔細考慮接地線的放置，將各種接地混合會造成電源工作不穩定。
進行全局布線的時候，還須遵循以下原則：
（1 ）布線方向：從焊接面看，元件的排列方位盡可能保持與原理圖相一致，布線方向比較好與電路圖走線方向相一致，因生產過程中通常需要在焊接面進行各種參數的檢測，故這樣做便于生產中的檢查，調試及檢修（注：指在滿足電路性能及整機安裝與面板布局要求的前提下）。
（2 ）設計布線圖時走線盡量少拐彎，印刷弧上的線寬不要突變，導線拐角應≥90度，力求線條簡單明了。
（3 ）印刷電路中不允許有交叉電路，對于可能交叉的線條，可以用“鉆”、“繞”兩種辦法解決。即讓某引線從別的電阻、電容、三極管腳下的空隙處“鉆”過去，或從可能交叉的某條引線的一端“繞”過去，在特殊情況下如何電路很復雜，為簡化設計也允許用導線跨接，解決交叉電路問題。因采用單面板，直插元件位于to p 面，表貼器件位于bottom 面，所以在布局的時候直插器件可與表貼器件交疊，但要避免焊盤重疊。
以上就是為大家總結的關于如何對開關電源變壓器如何布線，布線應該遵循的原則的介紹，希望可以幫到大家，如果還想了解更多的高頻變壓器的內容，那就點擊高頻變壓器資訊吧。
上海宣圣變壓器有限公司是位于國際大都市上海，是專業從事各類通用變壓器、電力電抗器、及鐵路電務器材和鐵路信號變壓器的研究、設計、生產的專業廠家。
開關電源變壓器如何布局_上海宣圣供

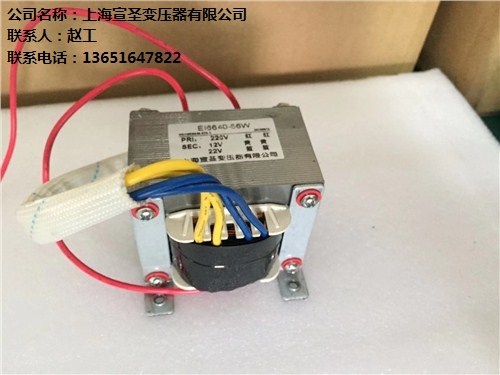

上海宣圣變壓器有限公司生產各種系列規格的變壓器，均符合電子工業部規定的部頒標準。各種行燈控制變壓器、醫療SG-5KVA三相隔離式變壓器、三相變壓器、鐵芯變壓器。高、中、低壓阻流圈，目前已在廣播電視、各種電子儀器、無線電通訊和數控電路中適用范圍。生產的信號變壓器配套于鐵路電氣集中信號電源屏、微機聯鎖信號電源屏、三相電轉機信號電源屏，在鐵路局、地鐵局、地鐵等的信號電源屏上也得到了寬泛運用。
