ATA-122D 寬帶放大器-西安高新

這真不是您需要的產品？
品　　牌：
aigtek

直接提問 | 回首頁搜
出廠價：
0

主要規格：
DC~20MHz

用　　途：
西安安泰電子科技有限公司（Aigtek）是國內專業從事測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、計量校準產品、線束測試儀等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek 已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商。

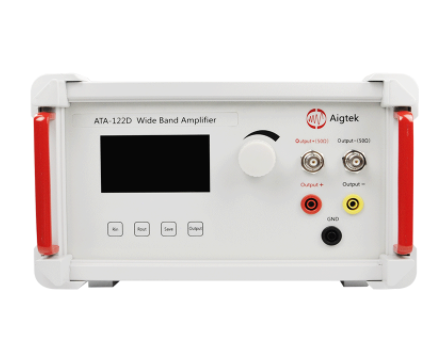

ATA-122D 寬帶放大器-西安高新簡介 ATA-122D是一款理想的可放大交、直流信號的單通道寬帶放大器。最大差分輸出70Vp-p (±35Vp)電壓，輸出峰值電流1Ap，可與主流的信號發生器配套使用，實現信號的完美放大。輸入Input 輸入為后面板的BNC接口；輸入波形幅度0~10Vp-p（MAX），輸入電阻50Ω、1MΩ兩檔可選，完美匹配高、低內阻信號源。輸出 Output 輸出為前面板的香蕉插座（Rout 1Ω）、BNC （Rout 50Ω）兩種接口可選。 ATA-122D 寬帶放大器-西安高新液晶面板顯示 ATA-122D采用液晶面板顯示，設備狀態及參數動態顯示，操作界面一目了然，簡潔易懂。電壓增益 ATA-122D寬帶放大器電壓增益0~26dB（0.5dBstep）可調，客戶可根據自己的需求進行快速調節。 ATA-122D 寬帶放大器-西安高新應用領域電子類教學實驗磁性材料的磁化特性(B-H曲線)測量聲納系統超聲波探傷 EMC信號加注 ATA-122D寬帶功率放大器在精密微細電解加工中的應用實驗名稱：Aigtek寬帶功率放大器ATA-122D在精密微細電解加工中的應用實驗原理：電解加工（Electrochemical machining, ECM）是基于金屬在電解液中產生電化學陽極溶解的原理來實現零件加工成形的特種加工方法。在電解加工中，被加工件接電源正極，工具接電源負極，工具和工件之間保持一定的加工間隙，電解液從間隙中流過，工件材料會以例子的形式溶解在電解液中，從而實現材料去除加工。傳統電化學加工采用直流電源存在加工精度低，加工質量差的問題。而高頻超短脈寬脈沖電源應用到電解加工中，極大地提高了電解加工的精度。因此，該實驗采用了西安安泰電子寬帶功率放大器ATA-122D搭建了微細電解加工電源系統，如圖2所示，函數發生器產生高頻脈沖信號，ATA-122D寬帶功率放大器將高頻信號放大，進而實現微細電解加工。由于ATA-122D寬帶功率放大器具有極高的帶寬，因此可以實現高頻超短脈寬微細電解加工。相比于其他直流電源和低頻電源，采用ATA-122D寬帶功率放大器所構成的高頻超短脈寬電源可以實現高精度的電解加工，具有無與倫比的優勢。寬帶功率放大器實驗過程：實驗使用ATA-122D寬帶功率放大器所構成的高頻超短脈寬電源進行了微小孔的電解加工實驗研究，實驗結果如圖3所示。其中圖3 (a), (b), (c), (d), (e), (f)分別是在脈沖頻率0, 1, 10, 50, 100和500 kHz條件下的微小孔電鏡圖，工具直徑為100 μm，加工結果表明隨著電源頻率的提高，孔的形狀精度和加工質量顯著提高。并且我們還實現在700 kHz頻率條件下高精度微小孔加工，如圖4所示。寬帶功率放大器寬帶功率放大器實驗結果：由于ATA-122D寬帶功率放大器具有極高的帶寬，并且該電源具有使用方便、精度高和穩定性高的特點，非常適用于需要高頻超短脈寬電源的精密微細電解加工中，該實驗通過ATA-122D寬帶功率放大器搭建了精密微細電解加工實驗裝置，證實了該電源在精密電解加工中的優勢。
