上海洪硯電氣有限公司是國內專業的電抗器生產企業.公司主要產品有串聯電抗器,高壓串聯電抗器,并聯電抗器,啟動電抗器,變頻器輸入輸出電抗器,濾波電抗器及各種非標產品

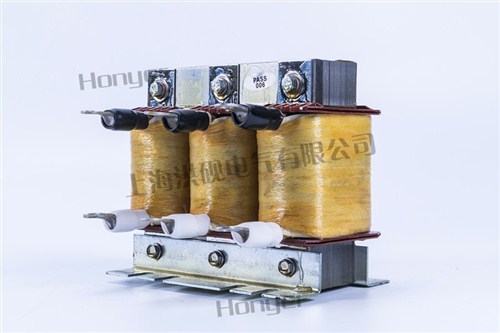

產品概述

安裝在變頻器輸出端，用于限制變頻器 與電機連接電纜的容性充電電流，鈍化變頻 器輸出的PWM波的電壓上升率。 電機電纜長度超過一定值時，建議在變頻器與 電機之間插入一個電機電抗器。用于補償在長 導線時的電容再充電電流。此比較大長度決定于 變頻器的額定值以及電機電纜的類型。

應用：

  1.將dv/dt限制到500V/us

  2.將電機端子上的過電壓限制到：1000V至400V~（rms值）

                                                  1150V至460V~（rms值）

  3.打開濾波器與電機之間的接觸器所引起的濾波器干擾

  4.減小電機接地泄漏電流

技術規格：

 1.工作電壓：Ф3/380VAC-1140VAC

 2.工作頻率：50/60Hz.

 3.工作電流：3A-1600A

 4.載波頻率：2-6KHz.

 5.絕緣等級：class F,H

 6.使用環境：-10~+45 ℃,額定值不會降低。比較高可達+55℃，在45℃以上，每升高1℃，額定電流降低2% 

 7.防護等級：IP00-IP22

 8.壓      降：＜4% 大于此范圍會引起轉矩?fù)p失

 9.比較大電流：1.5×額定電流，持續60S

10.噪      音：≤65dB

11.溫     升：≤85K

12.抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試）

13.絕緣電阻：1000VDC絕緣阻值≥100MΩ

14.海拔高度不超過2000米。

15.運行環境溫度-25℃～+45℃，相對濕度不超過90%。

16.周圍無有害氣體，無易燃易爆物品。

17.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

18.執行標準：

                  IEC289:1987電抗器

                GB10229-88電抗器(eqvIEC289:1987)

                JB9644-1999半導體電氣傳動用電抗器

產品尺寸：

可根據用戶要求定制。
