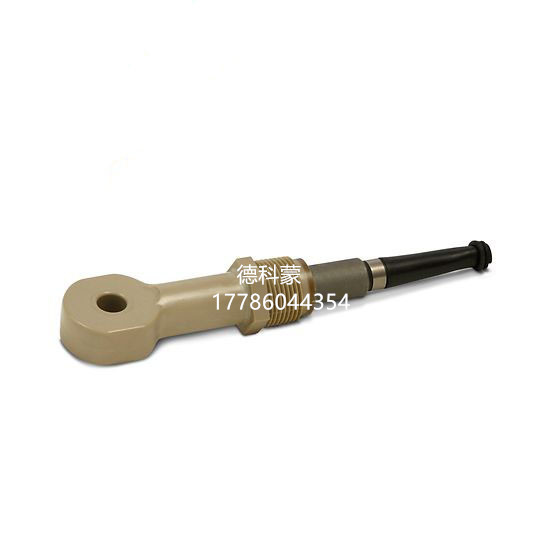

- 插入式電導率傳感器rosemount228 228－02－20－54－61羅斯蒙特插入式電導率傳感器 德科蒙過程控制（武漢）有限公司 聯系人：李工 手機號碼：17786044354 工作QQ：896678782 公司地址：武漢市武昌區武珞路中南國際城D1-901室 228 沉浸式 / 插入式傳感器： 228 傳感器有兩種材質可供選擇： PEEK 聚醚醚酮和 Tezfel，它們都是防腐蝕、抗高溫材料。 PEEK 聚醚醚酮具有超強的防腐性能，工作溫度有 120°C 和 200°C 兩種選擇。 Tezfel 是高濃度氧化酸（硫酸、硝酸）和應用的理想選擇。注意： PEEK 和 EPDM 都不適用于這些酸溶液。 228 傳感器具有堅固的結構，其適合于劇烈振動的應用，如油井鉆泥振動機架。該傳感器的結構設計是用一根 304 SS 不銹鋼導管支承著環形線圈，同時，提高螺紋安裝接口的強度，所有部件被整體鑄造在抗化學腐蝕構件上。傳感器上沒有接縫和焊縫，因此，傳感器不會出現斷裂、滲漏，以致造成損壞。 插入式電導率傳感器rosemount228 228－02－20－54－61羅斯蒙特電導率傳感器 最小測量范圍 200 μs/cm 最大測量范圍 2 S/cm 安裝形式 沉浸式/插入式 結構材料 PEEK， Tefzel 選擇代碼-20 為 EPDM 最高工作溫度 PEEK： 120°C(248°F) PEEK： 200°C(392°F) Tefzel： 120°C(248°F) 最高工作壓力 PEEK 295psig(2035KPa) Tefzel 200psig(1380KPa) 電纜長度 20 英尺 (6.1 米) 過程連接 ? 英寸 MNPT 5/8 英寸-11UNC 質量/運輸重量 探頭: 2 磅/3 磅 0.9 公斤/1.4 公斤 PN23311-00: 12 磅/15 磅 5.4 公斤/6.8 公斤 PN23311-01: 9 磅/12 磅 4.1 公斤/5.5 公斤 228 插入式/沉浸式環形電導率探頭 代 碼 結構材料（要求選擇） 02 PEEK，標準工作溫度為 120 °C（248 °F） 03 PEEK，最高工作溫度為 200 °C（392 °F） 04 Tefzel，標準工作溫度為 120 °C（248 °F）（不適用于選型代碼 50-62 或 54-62） 代 碼 過程連接方式（要求選擇） 20 5/8 英寸－11 UNC 螺紋連接（標準的 EPDM 墊片），需要定安裝接頭（見注 1） 21 ? 英寸 MNPT 螺紋連接，（不適用于代碼-62） 代 碼 電纜（要求選擇） 50-61 與 1181T 配合使用（見注 2） 54-61 與上述除了 1181T 以外的所有分析儀器 配合使用（見注 2） 56-61 與上述除了 1181T、 1054A、 1054B 和 2054 以外的所有分析儀器 配合使用（見注 2 和注 3）54-62 10 英寸電纜，與插入式閥門組件和接線盒配套使用，要求延伸電纜（見注 2）。有關插入式閥門組件，請參考產品樣本 71-228。 舉 例： 228－02－20－54－61 注意： 1． 隨傳感器提供 EPDM 標準墊片（選型代碼-20），但是該墊片不適用于（高濃度） HF、 H2SO 和 HNO3，針對這些應用，要選擇 Kalrez 墊片（PN 33075-03），也可以選擇 Viton 墊片（PN 33075-00）。 2． 延長電纜時，要使用遠方接線盒 PN 23550-00（有關連接電纜見表 1）。 3． -56 選擇項提供優化的 EMI（抗電磁干擾） /RFI（抗無線電干擾）屏蔽電纜，該電纜建議配套使用 1055、1056、 54eC、 3081T、 4081T、 5081-T 或 Xmt-T 分析儀器。 插入式電導率傳感器rosemount228 228－02－20－54－61羅斯蒙特電導率傳感器 表 1. 延長電纜表（要規定所需長度） 通過遠方接線盒，用延長電纜連接傳感器與分析儀。當 228 選擇頂部安裝接線盒時（228-[ ]-20-54-62）也要選擇延長電纜。 PN 適用儀表 23294-00 適用于 1054A、 1054B、 2054、 1055、 54C、 54eC、 81T、 3081T、 4081T、 5081-T 和 Xmt-T 分析儀 23294-01 只適用于 1181T 23294-04 適用于 1055、 54C、 54eC、 81T、 3081T、 4081T、 5081-T 和 Xmt-T 分析儀 23294-05 適用于 54C、 54eC、 81T、 3081T、 4081T、 5081-T 和 Xmt-T 分析儀 連接電纜 23294-04 和 23204-05 都具有額外的屏蔽措施。 228-04 建議使用 23294-05 電纜。 表 2. 適用于所有 200 系列傳感器的附件 PN 說明 2001492 不銹鋼銘牌 23293-00 適用于 1181T、 1054A、 1054B 和 2054 分析儀的遠方接線盒 23550-00 適用于 1055、 54C、 54eC、 81T、 3081T、 4081T、 5081-T 和 Xmt-T 分析儀的遠方接線盒 表 4. 適用于 228 傳感器的附件 部件號 說明 2001990 插入式安裝接頭， 2 英寸 MNPT，材質 PVC 和 Viton，適用于 228-21 23242-02 插入式安裝接頭， 1-1/2 英寸 MNPT，材質 PEEK、 Viton 和 316SS，適用于 228-21 23242-03 插入式安裝接頭， 1-1/2 英寸 MNPT，材質 PEEK、 Viton 和 316SS，適用于 228-20 23277-01 安裝接頭， Foxboro，材質 PEEK， 5/8 11 UNC，適用于 228-20 23277-01 SQ7182 安裝接頭， Foxboro，材質 Tefzel， 5/8 11 UNC，適用于 228-20 23311-00 機械插入式閥門組件，適用于 228-20-62，更多信息請見 PDS 71-228 23311-01 手動插入式閥門組件，適用于 228-20-62，更多信息請見 PDS 71-228 33075-00 墊片， Viton 氟橡膠，適用于 228-20 33075-03 墊片， Kal-rez，適用于 228-20 33081-00 插入式安裝接頭， PEEK，用于 PN 23242-02 33081-0099SQ7091A 插入式安裝接頭， Tefzel ，用于 PN 23242-02 33081-0199SQ7091B 插入式安裝接頭， Tefzel ，用于 PN 23242-03 9340065 球閥， 1-1/2 英寸 FNPT（最高工作溫度： 120 oC），用于 PN 23311-00 和 PN 23311-01 9550179 O 型密封圈， EPR 乙丙橡膠， 2-135，用于 PN 2001990
