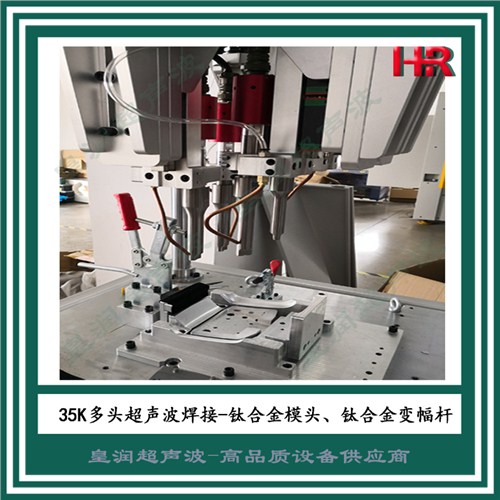

35KHZ鈦合金超聲波模頭

超聲波焊機焊頭和底模

超聲波焊接機的焊頭是焊接作業環節中***終將超聲波能量對工件輸出的組件，與工件相接，將超聲波振動能量傳遞給工件，超聲波焊頭的材質通常會采用鈦合金，鋁合金以及鋼鐵，焊頭在作業需要的時候，可根據情況做出一些處理，如高碳鋼嵌入，鍍鉻，陽極處理。焊頭的制作工藝需要***，常見焊頭根據不同特點區分的種類包括：雕刻成形焊頭，全波長焊頭，復合式焊頭，加裝壓板焊頭，真空焊頭，切削焊頭等。

  底模的作用在超聲波焊接機原理中是對作業工件產生固定和支撐的作用，底模需要定位準確，牢固且穩定，這將直接對在對作業工件的作業中產生影響，影響作業***終完成工件的質量與效率。

超聲波模具使用壽命

  超聲波模具的使用壽命關鍵決定于三個方面：

a、材料，

b、工藝 

c、形狀設計（不恰當的形狀設計會導致聲波傳輸應力集中，嚴重的會造成超聲波模具破裂）

***這里只講超聲波模具材料的因素

  材料方面：超聲波模具要求金屬材料有柔順性好（聲波傳遞過程中機械損耗小）好的特點，所以***常用的材料為鋁合金及鈦合金，（上?；蕽櫝暡?13917264050 ）

  材料是保證超聲波模具壽命于熔接產品效果的主要原因之一，超聲波模具完成的過程是復雜的。所以不僅是超聲波模具工程師設計務必慎重選擇材質，亦需了解本身產品要求該使用何種材質，避免因疏忽而影響其時效與品質。

  現將目前各種材料的特性略述如下：（上海皇潤超聲波有限公司現均采用美國KAISER公司產品，該公司的7075-T651鋁材達到美國鋁業行業協會AAA標準）

 A、鋁鎂合金(7075-T651,2024-T651,6061-T651)

 7075T651：使用于振動系統及Horn制造，該材料具有極高的機械屈服強度，硬度高， 熱傳導性強，是理想的超聲波模具制造材料；

 2024T651：一般使用HORN制造，軔性佳，熱傳導性強，硬度適中，用于一般塑膠制品；

 6061T651：使用于較低出力之超聲波焊頭制造，軔性佳，質較軟；

  B、鈦合金： 用于連續發振的機種，軔性較高，熱傳導佳，硬度高，而成本昂貴。

  C、國產硬質鋁合金：國產料，用于普通鋁材加工，熱傳導低，對超聲波機械損耗高，成本低。
