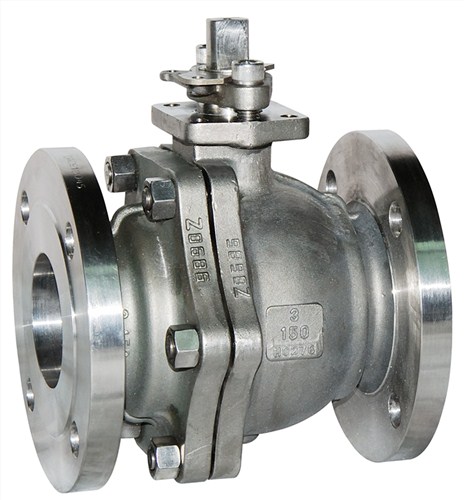

鑄鋼固定球閥

鑄鋼固定球閥主要有二片式和三片式兩種閥體結構，閥體采用優質材料和科學優化鑄造工藝鑄造而成，球體側裝，中法蘭和頸部采用螺栓連接，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。

結構特點

1、 獨特的閥座密封結構：根據壓力大小，介質性質及密封要求可選擇球前密封結構，球后密封結構和球前球后雙密封結構。

2、 自動泄壓結構：當中腔壓力出現異常升高現象時，單密封結構的球閥具有自動泄壓功能，而雙密封結構的球閥可由閥體上的附加泄壓裝置進行泄壓。

3、 密封的緊急救護：閥門設有輔助的閥座緊急密封系統，當軟密封受損或出現緊急情況下密封失效時，可通過輔助密封系統注射相應的密封劑即可進行緊急密封救護，同樣閥桿也可設有輔助的緊急密封系統。

4、 防火結構：根據工況及用戶的需求，球閥可設計為防火結構。球閥的耐火設計執行API 607及JB/T 6899等標準的規定，當發生火災使軟密封圈失效時，球閥的防火結構可阻止介質的大量泄漏，避免火災損失進一步擴大。

5、 防靜電結構：閥門操作時，由于球體和閥座之間的摩擦，會產生靜電電荷在球體上積聚，為防止產生靜電火花，特在閥門上設置防靜電裝置，將球體積聚電荷安全釋放。

6、 鎖定裝置：在手動球閥的全開、全關位置上設計可上鎖的結構，防止操作人員誤操作及不可預知原由導致閥門非正常開關。

7、 全通徑和縮徑結構：用戶可根據需要選用全通徑或縮徑結構。全通徑結構閥門流通孔與管線內徑一致，便于管線清掃；縮徑結構閥門的重量相對較輕，但流體阻力僅為相同口徑截止閥1/7左右。

8、 閥體的泄放裝置：根據用戶或裝置工藝要求，閥體上裝有排泄閥，當閥門的兩端封閉時，閥腔內積聚介質可通過排泄閥安全排放。該裝置具有雙截止與泄放（DBB）功能，同時可通過排泄閥對閥體內的長期淤積物進行沖洗與排放。

技術參數

公稱通徑：DN25~DN1500（NPS1＂~NPS60＂）

壓力范圍：PN10~PN420 (CL150~CL2500)

工作溫度：-196℃~350℃

主體材質：碳鋼、不銹鋼、合金鋼

連接方式：法蘭式、對焊式

傳動方式：手輪、齒輪、氣動、電動

應用范圍：自來水、污水、食品、石油、化工、醫藥、電力、能源等。

設計規范

設計標準：GB/T 12237 JB/T 19672 API 6D

結構長度：GB/T 12221 API 6D ASME B16.10

法蘭連接標準：GB/T 9113 HG/T 20592 JB/T79 ASME B16.5/B 16.47

對焊連接標準：GB/T 12234 ASME B16.25

防火要求：API 6FA  API607

檢驗標準：GB/T 13927 GB/T 26480 API 6D API 598
