非接觸激光板材自動測厚與厚度分揀生產線

這真不是您需要的產品？
品　　牌：
鳳鳴亮

直接提問 | 回首頁搜
出廠價：
168000 元/套

主要規格：
0 mm≤厚≤32mm；0 mm≤寬≤680mm

用　　途：
激光板材自動測厚與厚度分揀生產線

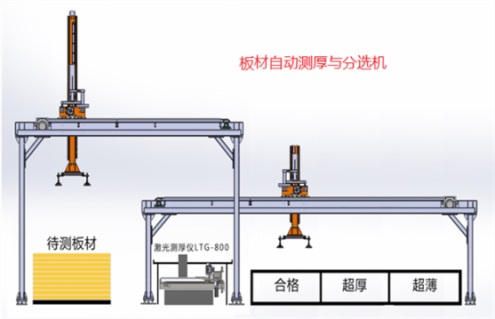

深圳鳳鳴亮非接觸激光板材自動測厚與厚度分揀生產線一、概述在對動態，非接觸，高精度在線測厚的市場中了解到，有一些用戶的產品是一張一張的厚度比較厚的板材，（比如：木板；脂膠板等）也需要動態，非接觸在線測厚與厚度分揀。為了實現對大厚度的板材比如：長與寬：530-1000mm大板；和厚：3.0-18mm超厚度的膠板的在線動態非接觸高精度激光在線測厚功能，我們建意用一臺LTG-800型（大量程）激光在線測厚儀做X-Y二維掃描步進定點測量板子各位置（24點或更多點）的厚度（本型號激光在線測厚儀掃描寬度可達：680mm；厚度范圍：0.5 mm -35 mm；測量精度：+/-0.015mm-0.02mm）。同時增設自動上料系統和自動分選板厚系統，構成一套全自動化的膠板測厚和厚度分選生產線。二、系統工作原理如上圖所示，待測的板按要求放到指定位置（吸盤可到位），上料系統受上位計算機控制。LTG-800激光在線測厚儀安裝在二維定點掃描架上，可做X-Y移動定位，受單片機和上位機聯合控制，完成對板材的測厚任務。厚度分選機構受單片機和上位機聯合控制，實施合格板，超厚板，超薄板的分選并噴碼標識廢品。激光在線測厚儀的軟件界面圖如下：三、測量中的同步和位置傳感問題由于板子是一張，一張傳送過來的，所以，上料機下方有無板，板子有無傳送到位，激光在線測厚儀下方有無被測板，測量后板子有無成功分選取走等，這些都需求有一套完整的檢測系統來完成，故，還要設計一套位置檢測裝置。另外，上料，測厚，分選這三個執行機構之間的協同，互聯，互鎖等邏輯也要設計一套控制軟件來實施。四、上位計算機系統 上位計算機系統是一個數據處理系統，它從激光測厚儀獲取膠板的各區域的厚度數據并根據分選規律控制分選機購完成分選功能。同時它也是整套系統的控制中心，它可控制上料機，測厚機，分選機三個執行機構之間的協同工作，互聯通信，互鎖邏輯，使三個動作機構能協同工作，完成自動化的膠板測厚和厚度分選工作。測量范圍：0 mm≤厚≤32mm；0 mm≤寬≤680mm
