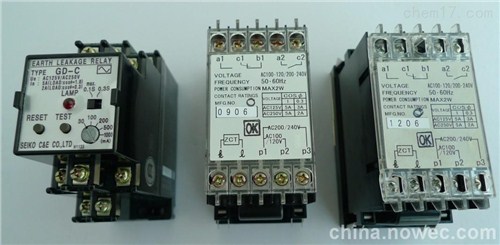

SEIKO漏電保護繼電器
SEIKO漏電保護繼電器工作原理：
SEIKO漏電保護繼電器主要由零序電流互感器、電子線路、試驗回路及出口繼電器組成其工作原理如下：SEIKO漏電保護繼電器接線穿入主線路的零序互感器，在主線路沒有漏電的情況下，SEIKO漏電保護繼電器矢量和等于零或極微，當主線路上有漏電或人觸電時，零序互感器就感應到一個不平衡的電流矢量和信號，零序電流互感器的電路發生對地漏電時iA+iB+iC≠0。SEIKO漏電保護繼電器送入主機進行放大后，檢測漏電流是否超過整定值，SEIKO漏電保護繼電器并把結果送入執行機構來執行。此時零序電流互感器會產生一個感應信號，SEIKO漏電保護繼電器此信號經電子線路處理，當漏電電流達到動作值時，使可控硅導通觸使繼電器動作，SEIKO漏電保護繼電器利用繼電器常開、閉點控制主線路斷路器或接觸器斷開，切除故障線路達到保護的目的。SEIKO漏電保護繼電器試驗回路由電阻與按鈕等元件組成，按下試驗按鈕，有一電流流過互感器，SEIKO漏電保護繼電器相當于主線路有漏電電流，指示燈亮，出口繼電器就應能動作。SEIKO漏電保護繼電器按下復歸按鈕，燈滅，出口繼電器返回。
SEIKO漏電保護繼電器山西辦事處
SEIKO漏電保護繼電器特點：
●電源電圧がワイド
AC120V、AC240Vにも使用できますので海外向けにも適用できます。
●手動復帰－自動復帰が切替可能
手動復帰方式(押しボタンにて復帰)に加え、自動復帰(漏電解消により自動的に復帰)
もスイッチ切替で可能としました。
●DINサイズ
DIN規格に対応した48×96の盤面サイズとしており、盤仕様の標準化に対応します。
●ワンタッチ取付が出來る
SEIKO漏電保護繼電器盤面より押し込むだけで取付可能としています。
取付加工が角穴のみでよく、ねじ穴不要のため、盤の加工工數が低減されます。
また、ねじ締め等不要のため、取付工數も低減されます。
