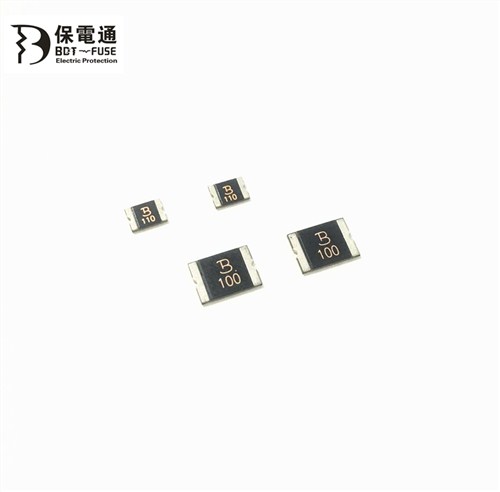

保險絲的作用：

1、正常情況下，保險絲在電路中起連接電路作用。

2、非正常（超負載）情況下，保險絲做為電路中的安全保護元件，通過自身熔斷安全切斷并保護電路。


二、 保險絲的工作原理：

保險絲通電時，由電能轉換的熱量使可熔體的溫度上升。正常工作電流或允許的過載電流通過時，產生的熱量通過可熔體、外殼體向周圍環境輻射，通過對流、傳導等方式散發的熱量與產生的熱量逐漸達到平衡。如果產生的熱量大于散發的熱量，多余的熱量就逐漸積聚在可熔體上，使可熔體溫度上升；當溫度達到和超過可熔體的熔點時，就會使可熔體熔化、熔斷而切斷電流，起到了安全保護電路的作用。


三、 保險絲的分類：

1、按外型尺寸分為：φ2、φ3、φ4、φ5、φ6及其它。

2、按熔斷特性分為：快速熔斷型、中等延時熔斷型、延時熔斷型。（還可分特快、強延時）。

3、按分斷能力分為：低分斷型、高分斷型（還可分增強分斷型）。

4、按安全標準（或使用地區）分為：UL/CSA（北美）規格、IEC（中國、歐洲等）規格、MIT/KTL（日本/韓國）規格等。

5、其它分類。


四、 保險絲的特性術語：

1、額定電流：保險絲管的公稱工作電流（正常條件下，保險絲長期維持正常工作的比較大電流）。

2、額定電壓：保險絲的公稱工作電壓（保險絲斷開瞬間，能安全承受的比較大電壓）。選用保險絲時，被選用保險絲的額定電壓，應大于被保護回路的輸入電壓。

3、分斷能力：當電路中出現很大的過載電流（如強短路）時，保險絲能安全切斷（分斷）電路的比較大電流。它是保險絲相當重要的安全指標。安全分斷是指在分斷電路中不發生噴濺、燃燒、爆炸等危及周圍元、部件以至人身安全的現象。

4、過載能力(承載能力)：保險絲能在規定時間內維持工作的比較大過載電流。當流經保險絲的電流超過額定電流時，一段時間后熔體溫度將逐漸上升以至最后被熔斷。

UL標準規定：保險絲維持工作4小時以上，比較大不熔斷電流是額定電流的110%（微型保險絲管為100%）   IEC標準規定：保險絲維持工作1小時以上，比較大不熔斷電流是額定電流的150%


5、熔斷特性（I-T）：保險絲所加負載電流與保險絲熔斷時間的關系。  A、熔斷特性曲線（I-T曲線）：在以負載電流為X軸，熔斷時間為Y坐標的對數坐標系內，由保險絲在不同負載電流下的平均熔斷時間坐標點連成的曲線。每一種型號規格的保險絲都有一條相應的曲線可代表其熔斷特性，這種曲線很好地描繪了保險絲的過載性能。可供保險絲選用時參考。   B、熔斷特性表：由幾個規定的具有代表性的負載電流值和對應的熔斷時間范圍所組成的表格。各安全標準都已明確規定，這是驗收保險絲的相當主要依據。

例如:UL、CSA、MIT/KTLA種規格快速熔斷型，規定為：  In 100% 4小時相當小  In135% 1小時比較大  In 200% 2分鐘比較大


6、熔化熱能值（I2T）：使保險絲的熔斷體熔化，部份汽化的切斷電流所需要的公稱能量值，簡單說就是使保險絲熔斷所需的相當小熱能值。

總量I2t=熔化I2t+飛弧I2t   其中熔化I2t（相當于IEC標準中的預飛弧I2t），指從熔體熔化到飛弧開始瞬間所需要的能量；飛弧I2t是指飛弧開始瞬間到飛弧最終熄滅所需要的能量。對于低壓保險絲來說，飛弧時間非常短，常可忽略，即飛弧I2t可以按零計算。  UL和IEC都未對I2t作要求，但I2t對選用fuse有些幫助。保險絲的I2t測算是在保險絲的熔斷時間小于10ms（通常是以8 ms）時的I2t來計算。我公司樣本上有各規格的I-T曲線，有相應規格I2t參考值，供選用保險絲時參考。


7、電壓降：在額定電流條件下，達到熱平衡后保險絲兩端的電壓差。  8、溫升：在一定電流條件下，達到熱平衡后保險絲表面溫度與通電初始溫度（可以理解為環境溫度）之差，即溫升=保險絲表面溫度—環境溫度。

五、 保險絲管的安全標準及標志：   1、UL、CSA標準：美國、加拿大等北美地區安全標準；小型電流保險絲管標準為UL248-1/14、CSA248-1/14。


安全標志：   --- UL/CSA LIST（列名標志），完全按照UL/CSA248-1/14標準測試認證通過的產品安全標志。   --- UL/CSA RECOGNIZED（認可標志），部分按照UL/CSA248-1/14標準測試認證通過的產品安全標志。   --- UL測試通過、CSA互認的列名/認可安全標志，等同于   2、JIS標準：日本電器安全標準。小型電流保險絲管標準為JIS C6575

安全標志：  --- T  --- PSE   2006年底前兩個標志都有效，之后只有“PSE”標志有效。  3、KTL標準：韓國電器安全標準。

安全標志：  --- K   4、IEC標準：國際電工委員會標準，歐洲及中國地區使用的安全標準。小型電流保險絲管標準為IEC60 127，GB 9364（中國）。  安全標志：  CCC --- 中國  UL --- 美國

CSA --- 加拿大  SEMKO --- 瑞典  VDE --- 德國  BSI --- 英國  IMQ --- 意大利  PSE --- 日本
