概述

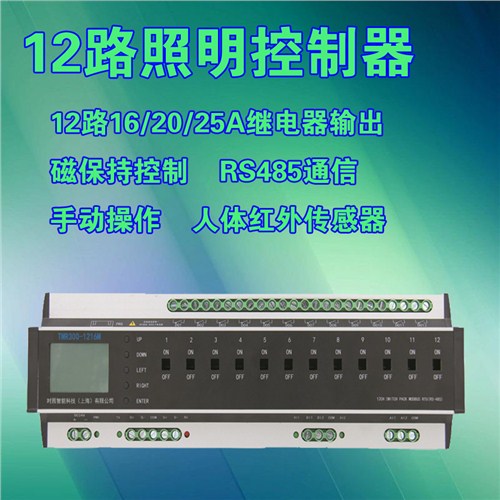

TMR300-1216M照明控制器產品是一個自帶人機界面開關量可編程控制模塊，采用磁保持繼電器輸出，實現功耗小，發熱量小，可適用于各種不同類型燈具如LED燈,節能燈, 金鹵燈等等。可為賓館、公寓、酒店、餐廳、商場、醫院、學校、影劇院、體育館、廠房，道路街區等的照明系統提供智能化控制的控制器。
TMR300-1216M主要功能特點
系統特點：可與電腦、網路網頁伺服器、現場操作面板及其它各類傳感器如：光照度、人體感測PIR等組合起來就構成了一個完整的智能照明控制系統。
本地顯示：LCD顯示屏：菜單式的全中文界面，可讓您結合功能鍵，非常方便的進行各項參數設置及場景調用等功能。
場景定義：場景及時序控制功能：6個場景可供用戶自定義，1個時序可供用戶自定義。
天文時鐘：經緯時控功能：也稱天文時鐘功能，選定后，照明設備的開關時間在一年四季可以隨著日出日落的時間不同而自動調整。
獨立控制：獨立自動控制功能：增加光照度或人體移動探測器后可以實現照度，時間等組合控制。
旁路開關：控制器內的每一個回路的繼電器都自帶小撥動開關,故障時可以強制打開和關閉某一個回路。
故障報警：當某回路實際電流值低于正常電流值時,表明該回路有燈具發生故障，報警窗口開啟，提醒人員檢修（***帶電流檢測模塊）
數據同步：當一鍵啟用該功能時，控制器的萬年歷時間、場景各回狀態、經緯度設定值將與上位                 機設定的參數相一致。
消防聯動：當接收到消防強啟信號時，各應急照明回路全部強制開啟。
開關間隔：可設定控制器各回路依次開啟/關閉的間隔時間，0.1S-2S可調。
過零檢測：選配帶電流檢測的模塊,可具有過零斷開功能。
電氣參數Technical Specifications
控制芯片：ARM系列32位工業級單片微機，可傳送、執行數據至上一層控制器

                    擁有獨立監控應用軟件，可根據不同控制要求方便上傳不同應用軟件;
                    擁有自我診斷能力，對控制器及回路的實時監控，并上傳 給上位機，實現集中控制;
                    擁有免電池程式記憶裝置(EEPROM) 可儲存所有操作程式 以防止斷電時資料遺失;
                    擁有擴充FLASH，方便系統升級;
                    硬件看門狗裝置可實現自動復歸。
設備供電：24VDC，1VA
通信方式：1xRS-485 1/2 duplex / Modbus RTU Protocol (通訊協議)
通訊速率：9600~76.8k bps (工廠內設 / 建議 9600 bps)
通訊距離：4000 ft (1.2 km) 為了保證通訊可靠性，建議通訊距離小于600米
通訊信號輸出：Rs485 Modbus RTU
通訊地址設定范圍：比較大到 16, 即一個面板比較大可接16臺控制器
繼電器輸出：大功率通斷能力磁保持繼電器。
輸出規格：每回路比較大可輸出16A/20A/25A三種規格
工作環境：-25℃-60℃;10%-85%RH;
存儲環境：-25℃-80℃;5%-90%RH;
