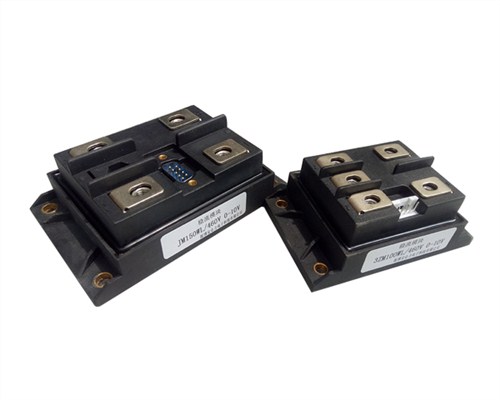

- 淄博晶閘管模塊使用方法|晶閘管模塊使用方法|晶閘管模塊|安侖力供 晶閘管又名可控硅,屬于功率器件范疇,是一種功率半導體開關元件,可控硅是其簡稱,按其工作特性,可控硅可分為單向可控硅、雙向可控硅. 可控硅也稱作晶閘管,它是由PNPN四層半導體構成的元件,有三個電極、陽極A、陰極K和控制極G. 可控硅在電路中能夠?qū)崿F(xiàn)交流電的無觸點控制,以小電流控制大電流,并且不像繼電器那樣控制時有火花產生,而且動作快、壽命長、可靠性好.在調速、調光、調壓、調溫以及其他各種各樣控制電路中都有它的身影. 可控硅分為單向的和雙向的,符號也不同.單向可控硅有三個PN結,由相當外層的P極和N極引出兩個電極,分別稱為陽極和陰極,由中間的P極引出一個控制極. 單向可控硅有其獨特的特性:當陽極接反向電壓,或者陽極接正向電壓但控制極不加電壓時,它都不導通,而陽極和控制極同時接正向電壓時,它就會變成導通狀態.一旦導通,控制電壓便失去了對它的控制作用,不論有沒有控制電壓,也不論控制電壓的極性如何,將一直處于導通狀態.要想關斷,只有把陽極電壓降低到某一臨界值或者反向. 雙向可控硅的引腳多數是按T1、T2、G的順序從左至右排列(電極引腳向下,面對有字符的一面時).加在控制極G上的觸發脈沖的大小或時間改變時,就能改變其導通電流的大小. 與單向可控硅的區別是,雙向可控硅G極上觸發脈沖的極性改變時,其導通方向就隨著極性的變化而改變,從 而能夠控制交流電負載.而單向可控硅經觸發后只能從陽極向陰極單方向?qū)?所以可控硅有單雙向之分. 電子制作中常用可控硅,單向的有MCR-100等,雙向的有TLC336等 淄博安侖力電子科技有限公司是專門從事電力電子產品及其相關產品開發、生產、銷售及服務為一體的科技型企業。公司主要生產各類規格型號的晶閘管智能模塊、穩流、穩壓模塊、多功能觸發板、控制板。電力控制裝置、磁阻電機控制器，開關電源，交直流充電樁等產品。
