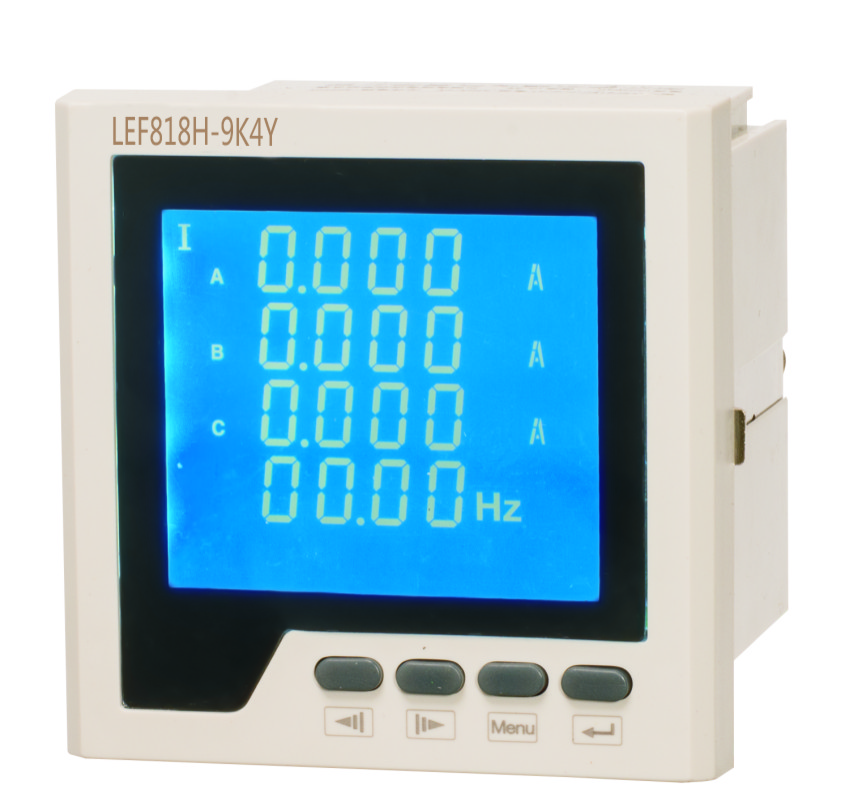

- 云南PD194E數顯電力儀表廠家價格 E系列多功能電力儀表(高端殼體) 概述: E系列多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的多功能電力儀表，能夠完成電量測量、電能計算、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5級，實現LED/LCD現場顯示和遠程RS-485數字接口通訊、采用MODBUS-RTU通訊協議。 產品特點: ◆ 測量：三相電壓、電流、有功功率、無功功率、功率因數、頻率、有功電能、無功電能 ◆ 計量：正反向有功電能，無功電能 ◆ 顯示：三排LED數碼管顯示，可視度高。STN藍屏、寬視角、高品質、高清晰LCD液晶屏顯示、帶背光 ◆ 通訊：RS485通訊，MODBUS-RTU協議 ◆ 輸出：2路電能脈沖輸出 ◆ 擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入參數變比 ◆ 用途：適用于各種進線回路、大容量配出電回路中電參數的完整監測和管理 外形及開孔尺寸: 外形代號 儀表外形 產品型號 面框尺寸mm2 徑深尺寸 屏裝配合尺寸mm2 開孔尺寸mm2 9 9方形 PD668E-9S4/9S4Y 96×96 56 86×86 91×91 88×88 技術指標: 性能 參數 輸入信號測量顯示 網絡 三相三線、三相四線 電壓 額定值 AC 100V、400V(訂貨時請說明) 過負荷 持續：1.2倍 瞬時：10倍/10s 功耗 <1VA(每相) 阻抗 ≥500kΩ 精度 RMS測量，精度等級0.5 電流 額定值 AC 1A、5A(訂貨時請說明) 過負荷 持續：1.2倍 瞬時：10倍/10s 功耗 <0.4VA(每相) 阻抗 <2mΩ 精度 RMS測量，精度等級0.5 頻率 40~60Hz，精度0.01Hz 功率 有功、視在功率，精度0.5級，無功精度1.5級 電能 四象限計量，有功精度1.0級，無功精度2.0級 顯示 可編程、切換、循環(LCD)顯示 電 源 工作范圍 AC220V或者AC/DC 85~270V(高端殼體默認AC/DC通用) 功耗 ≤5VA 輸 出 數字接口 RS-485、MODBUS-RTU協議 脈沖輸出 2路電能脈沖輸出，光耦繼電器 環 境 工作環境 -40℃~+55℃ 儲存環境 -20℃~+75℃ 安 全 耐壓 輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV 絕緣 輸入、輸出、電源對機殼>100MΩ 訂貨示例: 訂貨時，請詳細寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關模塊等相關內容 例1：型號：LEF818E-2S4 輸入：10kV/100V 200A/5A 通訊：RS485/MODBUS-RTU 電力網絡：三相三線 輸出：兩路脈沖 數量：10 例2：型號：LEF818E-2S4 輸入：380V 300A/5A 通訊：RS485/MODBUS-RTU 電力網絡：三相四線 輸出：兩路脈沖 數量：10
