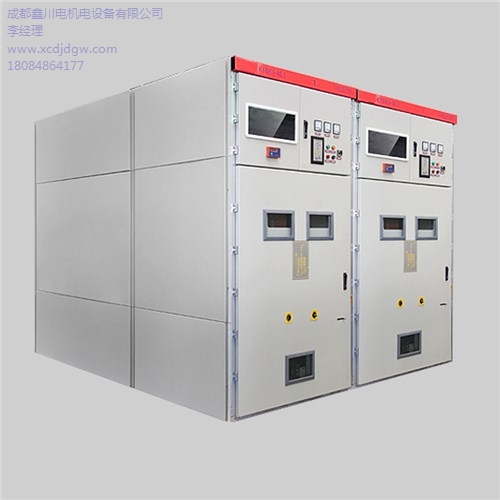

提供成都KYN61-40.5(Z)高壓開關柜鑫川電供應

這真不是您需要的產品？
品　　牌：
鑫川電

直接提問 | 回首頁搜
出廠價：
9999

主要規格：
002

用　　途：

1. 概述 KYN61-40.5型交流金屬鎧裝移開式開關設備（后簡稱開關設備），系三相交流50Hz、額定電壓40.5KV的戶內成套配電裝置。主要應用于發電廠、變電所及工礦企事業、高層建筑的配電中作為接受和分配電能之用，并對電路實行控制、保護和監測。滿足GB3906、DL/T404等標準要求，并具備完整的“五防”功能。 2. 性能指標 GB3906 《3.6kV~40.5kV 交流金屬封閉開關設備和控制設備》 GB/T 11022 《高壓開關設備和控制設備標準的共用技術要求》 IEC 60298 《3.6kV~40.5kV 交流金屬封閉開關設備和控制設備》 DL/T404 《3.6KV~40.5KV交流金屬封閉開關設備和控制設備》 3. 使用環境條件 3.1正常使用條件 (1) 海拔高度：不超過1000m； (2) 環境溫度：上限為+40℃，且24h內側得的平均值不超過35℃，下限為-10℃； (3) 相對濕度：日平均值不大于95%；月平均值不大于90%； (4) 地震烈度：不超過8度； (5) 周圍環境：無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。 3.2特殊使用條件在超過GB/T11022規定的正常環境條件下使用時，由用戶和本公司協商。為防止凝露現象，開關設備設有加熱器。當開關設備處于備用狀態時即應投入使用，開關設備在正常運行時如有凝露時也應投入使用。 4. 產品特點 (1) 適用性廣，易實現各種方案，滿足不同用戶的需求； (2) 手車互換性好，在柜內移動省力且平穩； (3) 良好的主回路絕緣，使開關設備結構緊湊，節約占地面積； (4) 實現高壓室門關閉的情況下進行開關的各種操作； (5) 電纜室空間充裕，可連接多根電纜； (6) 可靠的接地開關操作，使開關設備的檢修工作更為安全； (7) 完全的金屬鎧裝封閉，關門時的外殼防護等級IP4X，手車室門打開狀態下的防護等級IP2X，有效地保證了人身安生。 5. 開關設備結構介紹 5.1開關設備的基本結構開關設備按GB3906《3.6KV~40.5kV 交流金屬封閉開關設備和控制設備》IEC 62271-200《高壓開關設備和控制設備》標準而設計。開關設備由柜體和可抽出部分(手車)兩部分組成。柜體具有架空進出、電纜進出、母線聯絡等功能方案。可抽出部分(手車)有斷路器、隔離、所用變、計量及電壓互感器等功能性小車。各功能車、柜組合可滿足各種電氣結構的需求。 5.2開關設備的結構特點 (1) 外殼與隔板柜體外殼為優質鋼板多層折彎用螺栓連結而成，內部用金屬隔板分隔為手車室、主母線室、電纜室和繼電器儀表室。柜體外殼防護等級達到IP4X，各隔室間防護等級為IP2X。金屬結構件可靠接地，主回路系統的各隔室有獨立排氣的壓力釋放通道。 (2) 可抽出部分(手車) 斷路器手車為國產的ZN85-40.5、ABB公司的VD4及HD4真空斷路器手車。斷路器手車的彈簧操作機構與斷路器本體為前后布置，易于操作維護。車底盤四個大輪供手車作柜外運動，手車入柜后大輪騰空，手車靠兩側四個小工作輪中置于柜內工作導軌上。車底部還設有接地裝置與柜總接地排對接，以確保手車處于隔離/試驗位置、工作位置及其間的任一位置的接地連續可靠。 (3) 手車室手車室位于柜前部，小室頂部設有泄壓窗，室后裝有6只電場均壓式環氧體隔離觸頭盒（按需要可配套用套管式的電流互感器）。隔離觸頭盒前設有金屬活門，活門隨手車的進出自動打開和關閉，保證帶電體不被接觸。手車可在柜門關閉的情況下被操作，通過觀察窗可看到手車在柜內所處的位置，同時看到手車上斷路器的“分”、“合”閘指示，儲能狀態指示。 (4) 主母線室主母線室位于柜后上方，小室頂部設有泄壓窗，鄰柜間均有金屬隔板及供主母線空越的環氧體空墻套管，以限制故障時電弧的蔓延。主母線根據電流大小可采用單根或雙根矩形母線。主母線、支母線均用熱縮套管覆蓋，母線接頭處套絕緣套。 (5) 繼電器儀表室繼電器儀表室位于柜正面上方。小室面板用于安裝控制、保護、計量表計等需手動操作及觀察觀看的元器件。小室內設有回轉式網格內板，便于繼電儀器的安裝及更換。小室底部用于安裝二次控制回路接線端子。小室頂部用于安裝二次控制回路小母線端子，其端子選用的是實現柜與柜之間銅棒小母線連接型端子。 (6) 電纜室電纜室位于柜后下方，有獨立的泄壓通道，泄壓窗設于柜頂中部。小室底部有電纜蓋板和電纜夾，供一次電纜的進出及固定。電纜蓋板可根據電纜性質的需求，選用非導磁性鋁板制作。電纜蓋板上裝有電纜進出的橡膠塔形密封圈，用戶可根據電纜直徑大小不同進行現場開孔。小室內一次電纜連接端子對地高度約為680cm，便于用戶的電纜連接。一次電纜連接端子可根據進出電纜大小及根數進行設計。小室內按按需可配有接地開關和氧化鋅避雷器，接地開關與電纜室柜門有可靠的機械聯鎖。 (7) 防止誤操作的閉鎖裝置 KNY61-40.5開關設備具有一系列的聯鎖裝置，從根本上防止出現危險局面和可能造成嚴重后果的操作，從而有效地保證了操作運行人員和開關設備本身的安全。通過手車部分、電纜室門、接地開關之間均采用可靠的機械聯鎖方式，使設備滿足“五防”功能。開關設備在進行下列操作時，需滿足有關的聯鎖條件，否則操作將被阻止。 a 把手車部分從試驗位置推進工作位置：斷路器在“分”的位置接地開關在“分”的位置 b 把手車部分從工作位置退出試驗位置：斷路器在“分”的位置 c 操作斷路器：手車部分被鎖定在工作位置或試驗位置 d 操作接地開關：手車部分被鎖定在試驗位置電纜室門關閉 e 開電纜室門：接地開關在“合”位置 (8) 接地裝置在電纜室內，單獨設有6*50mm2的接地母線，此母線能貫穿相鄰各柜，并且與柜體良好接觸。 6. 運輸及儲存開關設備的運輸與儲存應注意以下幾點： (1) 不許傾翻、倒置和受到劇烈震動； (2) 應防止雨淋，避免產品受潮 (3) 不得隨意拆卸電器元件及部件。 7. 訂貨須知用戶訂貨時，應提供下列資料： (1) 一次線路方案圖； (2) 開關設備的排列圖和配電室的平面布置圖； (3) 每臺開關設備內部裝設的一次、二次電器元件的詳細規范及數量； (4) 二次控制回路接線原理圖、二次端子排列圖； (5) 如開關設備之間或進線柜需要母線橋連，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數據 (6) 需要除開關設備本身所配的備品備件及專用工具時，應開具種類清單； (7) 開關設備使用在特殊環境條件，應在訂貨時詳細說明。
