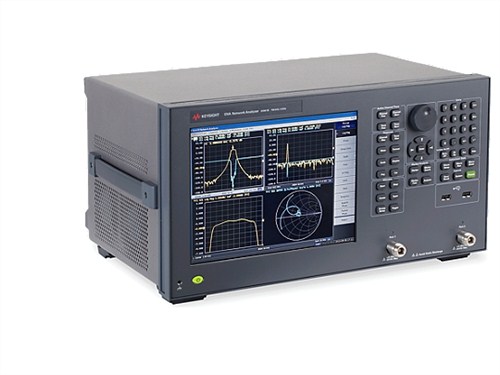

網絡分析儀是一種功能強大的測量工具。根據正確的使用和操作流程，它可以達到極高的精度。它使用自己的信號源比較和測量其他電子設備。、電子部件、電子部件、網絡連接器、 電纜線電氣特性和性能參數是否符合標準和要求，可以準確測量入射波、反射波、傳輸波的幅度和相位信息，定量描述下的設備通過比率測量法測試反射和透射特性。在許多行業中都是必不可少的，尤其是在測量射頻（RF）組件和設備的線性特性中。

常用網絡分析儀的基本結構

網絡分析儀主要由信號源、信號分離設備、***和處理顯示單元組成，下面將詳細說明。

（1）信號源：3至6 GHz YIG振蕩器、 3.8 GHz介質振蕩器、源模塊組件、一個復合信號源，由時鐘基準和小數環組成，可提供各種信號輸出。

（2）測試設備：通常由定向耦合器和開關組成，用于分離反射信號和入射信號，以進行初始信號分離和預處理。

（3）信號***：經測試設備預處理的信號經過處理后再進行處理，其功能是對信號進行下變頻和中頻數字信號處理，以進行輸出或顯示比較。***主要是采樣的。 /混頻器、中頻處理和數字信號處理等組成。

（4）顯示：功能直觀。可以看出，顯示輸出或信號比較等，是用于高亮度、字符和圖形的高速顯示，主要由圖形處理器、組成，突出了LCD顯示、逆變器等部分。組成。

網絡分析儀的常用技術和功能

（1）測試端口輸出頻率：范圍、分辨率、精度等；

（2）輸出特性：功率范圍、分辨率、電平精度、電平線性、阻抗、二次諧波、三次諧波、非諧波雜散信號（典型值）、與混頻器相關的非諧波雜散信號等。

（3）測試端口的輸入特性：頻率范圍、平均噪聲水平、輸入水平、破壞水平、阻抗、諧波、二次諧波、三次諧波、諧波測量精度和動態范圍；

（4）群時延特性：范圍、 孔徑、群時延精度等；

（5）結構特征：尺寸、重量等

其他人也應包括理解其方向性。、耦合度、插入損耗、較大輸出、連接器以及其他一些經過校準的附件。
