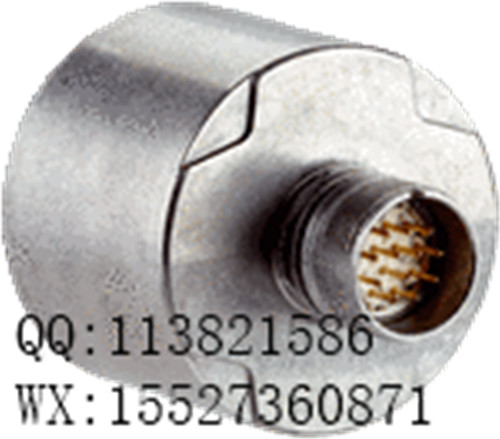

- 西克DFS60E-S4AB00500增量編碼器
類型：
DFS60E-S4AB00500
零件號：
1059564
表現
每轉脈沖數 500 1）
測量步驟 每轉90°電/脈沖
在非二進制行數下測量步距偏差 ±0.2°
誤差極限 ±0.3°
1）參見最大旋轉范圍。
介面
通訊介面 增加的
通訊接口詳細信息 TTL / RS-422
信號通道數 6通道
初始化時間 40毫秒
輸出頻率 ≤300 kHz
負載電流 ≤30 mA
工作電流 40 mA（空載）
電氣數據
連接類型 插頭，M23，12針，軸向
電源電壓 4.5至5.5 V
參考信號，編號 1個
參考信號，位置 90°，電動，邏輯上用A和B門控
輸出短路保護 ?1 ）
MTTFd：發生危險故障的平均時間 300年（EN ISO 13849-1）2）
1）與另一個通道相對的短路，允許最長30 s的US或GND短路。
2）本產品為標準產品，不構成《機械指令》中定義的安全組件。根據組件的標稱載荷，平均環境溫度40°C，使用頻率8760 h / a進行計算。所有電子故障都被認為是危險的。有關更多信息，請參見文檔編號。8015532。
機械數據
機械設計 實心軸，端面安裝法蘭
軸徑 10毫米
軸長 19毫米
重量 + 0.3公斤
軸材料 不銹鋼
法蘭材質 鋁
筑屋材料 鋁壓鑄
啟動扭矩 0.5厘米（+20°C）
工作扭矩 0.3厘米（+20°C）
允許的軸載荷徑向/軸向
80 N（徑向）
40 N（軸向）
運轉速度 ≤9,000分鐘?11 ）
轉子的慣性矩 6.2平方厘米
軸承壽命 3.6 x 10 ^ 10圈
角加速度 ≤500,000 rad /s2
1）在設計工作溫度范圍時，應允許每1,000 rpm 3.3 K的自熱。
環境數據
電磁兼容 符合EN 61000-6-2和EN 61000-6-3
外殼等級
IP67，外殼側，公連接器（根據IEC 60529）1）
IP65，軸側（根據IEC 60529）
容許相對濕度 90％（不允許光學掃描凝結）
工作溫度范圍 0°C至+85°C
儲存溫度范圍 -40°C ... +100°C，無包裝
耐沖擊 50 g，6 ms（根據EN 60068-2-27）
耐振動 20 g，10 Hz ... 2,000 Hz（根據EN 60068-2-6）
