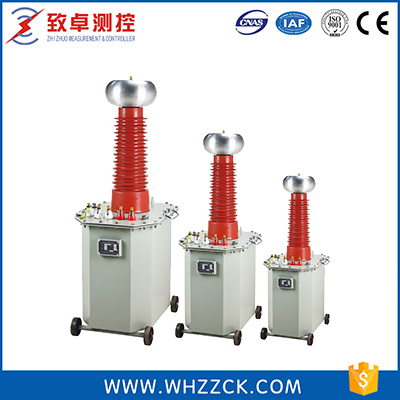

一、油浸式試驗變壓器產品簡介：
ZC-501A系列油浸式試驗變壓器是根據《JB/T 9641-1999 試驗變壓器》標準在原同類產品基礎上經過大量改進后，研制生產的系列試驗變壓器，該產品遵照DL/T848.2-2004《高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》，研制生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。ZC-501A系列油浸式試驗變壓器特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
二、油浸式試驗變壓器產品特性：
1、油浸式試驗變壓器選材優良，質量可靠，穩定性好；
2、電壓裕度大，電暈聲小，局放小；
3、采用新式絕緣材料，體積小，重量輕。
三、油浸式試驗變壓器技術參數：
1、基本參數：
項 目
技術參數
額定電壓
AC 50～300kV、DC 70～210kV
額定電容量
1～400kVA
產品類別
交流、交直流、交流串激、交直流串激
2、主要產品規格:
規格型號
容量
(kVA)高壓電壓
(kV)高壓電流
(mA)低壓輸入
變比
(高/儀)溫升℃
(30分鐘)電壓(V)
電流(A)
ZC-501A-1.5/50
1.5
50
30
200
7.5
500
10
ZC-501A-3/50
3
50
60
200
15
500
10
ZC-501A-5/50
5
50
100
200
25
500
10
ZC-501A-10/50
10
50
200
200
50
500
10
ZC-501A-20/50
20
50
400
380
52.6
500
10
ZC-501A-30/50
30
50
600
380
79
500
10
ZC-501A-50/50
50
50
1000
380
132
500
10
ZC-501A-5/100
5
100
50
200
25
1000
10
ZC-501A-10/100
10
100
100
200
50
1000
10
ZC-501A-20/100
20
100
200
380
52.6
1000
10
ZC-501A-30/100
30
100
300
380
79
1000
10
ZC-501A-50/100
50
100
500
380
132
1000
10
ZC-501A-15/150
15
150
100
380
39.5
1500
10
ZC-501A-20/150
20
150
133
380
52.6
1500
10
ZC-501A-25/150
25
150
167
380
65.7
1500
10
ZC-501A-30/150
30
150
200
380
79
1500
10
ZC-501A-50/150
50
150
333
380
132
1500
10
ZC-501A-100/150
100
150
667
380
263
1500
10
ZC-501A-50/200
50
200
250
380
132
2000
10
ZC-501A-100/200
100
200
500
380
263
2000
10
ZC-501A-150/200
150
200
750
380
395
2000
10
ZC-501A-200/200
200
200
1000
380
526
2000
10
ZC-501A-300/200
300
200
1500
380
790
2000
10
ZC-501A-50/300
50
300
167
380
132
3000
10
ZC-501A-100/300
100
300
333
380
263
3000
10
ZC-501A-150/300
150
300
500
380
395
3000
10
ZC-501A-200/300
200
300
667
380
526
3000
10
ZC-501A-300/300
300
300
1000
380
790
3000
10
