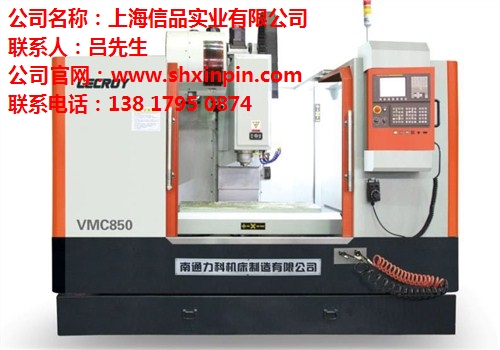

- 南通力科 加工中心 精密加工 立加 信品供 加工中心系列，廣泛應用在航空、汽車、精密模具與零件加工工業，提供可靠性能的機械系統與多樣選擇性的軟件界面，徹底實現高精度夢想。聯系電話：13817950874 立式加工中心 一、機床概述 VMC850L立式加工中心機床，是吸收國外先進制造技術，經過多次改進升級的產品。該產品工藝手段成熟，產品質量穩定，技術指標和軟硬件配置均處于國內先進水平。采用三維同步設計 ，F(xiàn)EM有限元分析等前列研發手段。 工件在一次裝夾后，可連續地完成銑、鉆、鏜、鉸、攻絲等多種工序的加工，適用于小型零件如板件、盤件、殼體、模具等復雜零件的切削加工。廣泛應用于機械制造、汽車、模具、航空航天等行業。 二、功能和特點介紹 1. 機床總體布局 機床設計采用了機電一體化結構，控制柜、數控柜、氣動裝置都安裝在立柱和床身上，減少了占地面積，簡化了搬運和安裝，機床操縱盤集中安置在機床的左前方，操作方便。 工作臺在滑鞍上往復運動完成橫向方向X軸的進給運動，滑鞍在床身部上往復運動完成縱向Y軸進給運動，主軸箱上下垂直方向的運動為Z軸。 2. 床身-工作臺 ? 機床床身、立柱、工作臺、主軸箱等大件均采用優質樹脂砂鑄件、高強度優質鑄鐵，使機床得到高剛性和長久穩定的精度。 ? 通過交流伺服電機經聯軸節和滾珠絲杠副直聯，使X、Y軸獲得高速移動，由于機床基礎件剛度高，導軌副均采用直線滾動導軌副，使機床高速進給時震動小，低速進給時無爬行，并且有很高的精度穩定性。 ? X、Y軸采用直線導軌（X軸寬度35mm、Y軸寬度45mm），各導軌安裝面經過嚴格刮研，確保導軌安裝不變形。采用進口滾珠絲杠（Φ40mm，精度等級C3），在絲杠兩端施加預緊，可***熱伸長造成的精度損失，結構緊湊、運動平穩、精度高。兩者組成高剛性，高穩定性的機械傳動系統。 3. 主軸部 ? 主軸電機為交流伺服調速電機，相當高轉速為8000rpm。主軸軸承采用高速、高精度主軸軸承，精度為P4級。 ? 主軸電機經同步齒形帶將動力傳遞到主軸，主軸轉速恒功率范圍寬，低轉速的扭矩較大，機床的主要構件剛度高，機床運轉時噪聲低、震動小、變形小。 ? 主軸箱（Z軸）通過坐標軸交流伺服電機經聯軸節和滾珠絲杠付直聯，從而實現進給運動。 ? Z軸采用直線導軌，配合面經過嚴格刮研，確保導軌精度。臺灣滾珠絲杠，在絲杠兩端施加預緊，可***熱伸長造成的精度損失，結構緊湊、運動平穩、精度高。 4. 刀具和刀庫 ? 刀柄采用BT40標準，拉釘采用45°。 ? 刀庫為24把刀圓盤式刀庫，隨機位置裝刀，由機械手換刀裝置完成還刀和送刀。 5. 冷卻系統 ? 切削冷卻系統采用大流量冷卻泵及大容量水箱，充分保證循環冷卻。冷卻液由冷卻泵，通過管路送至主軸箱端面冷卻噴嘴，既可以水冷也可以風冷，隨意切換，冷卻過程可通過操作面板進行控制。 ? 機床配有一把清潔氣槍，用來清潔機床。 6. 氣動系統 ? 氣動系統各功能通過PLC程序控制電磁閥實現，包括主軸松刀、主軸中心吹氣功能。氣體通過氣動三聯件慮掉雜質和水分，防止不純凈的氣體對機床損傷和腐蝕。 7. 潤滑系統 ? 導軌、滾珠絲杠副采用集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部注油，保證各運動面均勻潤滑，有效減小了摩擦阻力，提高了運動精度，保證了導軌和滾珠絲杠副的使用壽命。 8. 排屑系統 ? 機床加工過程中產生的鐵屑通過機床底部收集，人工清理。 9. 防護裝置 ? 機床采用符合安全標準的封閉式防護罩（不含頂部）,使加工過程中的冷卻液和鐵屑得到安全充分的回收。機床各導軌采用封閉防護罩，防止鐵屑、冷卻液進入機床內部，使導軌和絲杠免受腐蝕。 10. 其他配置說明 ? 機床電器柜采用進口元器件，專業的布線技術，性能可靠。電柜可靠密封，確保機床安全運行。 三、主要規格和技術參數產品型號單位VMC850L工 作 臺工作臺尺寸mm1000×550工作臺承重kg500T型槽尺寸個－mm5-18×90 加工 范圍工作臺行程 (X軸) mm840滑座行程 (Y軸) mm550主軸行程 (Z軸) mm550主軸端面至工作臺面距離 mm110-660主軸中心至立柱導軌面距離 mm575定位 精度執行標準 JB/T8771.4-1998 X/Y/Z軸mm0.01重復定位 精度執行標準 JB/T8771.4-1998 X/Y/Z軸mm0.005主軸相當高轉速rpm8000主軸錐孔 ISO NO.40刀具刀柄型號BT40拉釘45°進給快速移動速度X/Y/Z軸mm/min36/36/36刀庫刀庫容量24把圓盤式刀庫換刀方式隨機地址換刀時間（T-T）1.8″刀具相當大尺寸mmφ80×200刀具相當大重量Kg8機床重量Kg5000電氣總?cè)萘縆VA15機床輪廓尺寸mm2700×2150×2600 上海信品實業有限公司注冊于上海，專業經營代理精密高端數控機床。也是南通機床在上海的指定合作伙伴！ 經過信品公司多年來的不懈推廣，客戶涉及造船、航空航天、兵器、石油、鐵道、工程機械、建筑機械、機床制造、工具制造、模具制造、衛浴、風電能源等各行各業。致力于為國內客戶提供先進的設備和制造技術以提升客戶的國際競爭力！為了給客戶提供更加完善的服務，我司還可以為客戶提供交鑰匙方案、軟件、刀具、配件等一條龍服務，同時對客戶的陳舊設備進行維護保養、升級改造、大修改造、搬遷等服務，徹底解決客戶后顧之憂！ 公司銷售市場遍布全國，還涉及東南亞及中東地區，銷售業績蒸蒸日上，進一步開拓中國大陸巨大的機械產品銷售市場，做好廣大廠商和客戶之間的橋梁，信品公司愿意竭誠為各類企業提供相當優質的服務。 公司一如既往地遵循"客戶至上，服務第一"的企業理念，做誠信，做品質！堅持"平等互利、互通有無"，"重合同守信用"的原則，一旦成交，終身服務！ 信品公司秉承有效快捷、以客戶為先的服務宗旨。竭誠歡迎海內外新老客戶惠顧，不斷發展相互之間的真誠協作和貿易關系!真誠期待與您的合作! 公司網址：www.shxinpin.com 聯系人：呂先生 電話：13817950874
