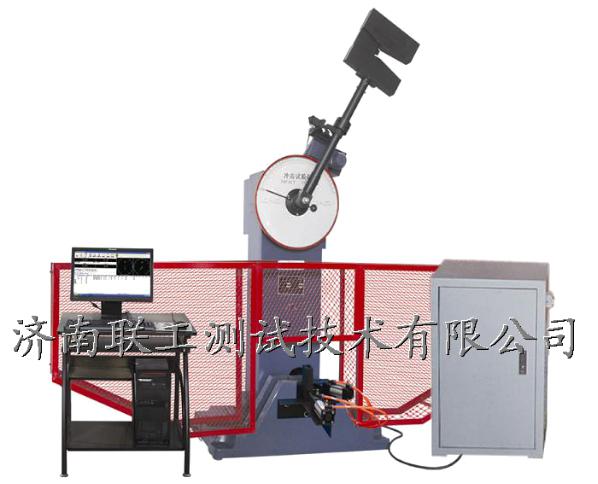

- 一、設備型號及名稱 JBW-500Z微機控制常溫自動沖擊試驗機 二、設備用途與特點 JBW-500Z型微機控制常溫自動沖擊試驗機用于測定金屬材料在動負荷下抵抗沖擊的性能，以便判斷材料在動負荷下的性質。利用擺錘沖擊前位能與沖擊后所剩余位能之差在度盤上顯示出來的方式，得到試樣的吸收功。最大沖擊能量為500J，并附帶250J擺錘一個，所用試樣斷面為（10×10）mm。本機具有較大的沖擊能量，適用于沖擊韌性較大的黑色金屬，如鋼鐵及其合金。 本機為自動控制試驗機，自動取擺、送料、定位、沖擊、放擺，操作簡便。采用氣動自動送樣，減去每放一次試樣需對中一次的麻煩，提高工作效率。在沖斷試樣后利用剩余能量即自動揚擺，準備做下次沖擊試驗，所以在連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造廠等部門更能體現其優越性。本機配有電腦和打印機，具有雙顯功能,本機主體采用鑄鋼材料.本機按照國家標準GB/T 3808-2002《擺錘式沖擊試驗機的檢驗》開發生產，按照國標GB/T 229-2007《金屬材料 夏比擺錘試驗方法》對金屬材料進行沖擊試驗，并符合JJG 145-2007《擺錘式沖擊試驗機檢定規程》。如果改變結構形式及更換相關零件，可同時滿足美標、歐標ASTM E23，EN 10045，ISO 148，ISO 83等國際相關標準的要求。 三、主要技術參數 1、沖擊能量： 500J 250J 2、度盤刻度范圍及分度值： 能量范圍： 0-500J 0-250J 每小格分度值： 5J 2.5J 3、擺錘力矩： 0-500J M=267.9492N.m 0-250J M=133.9746N.m 4、擺錘預揚角： 150° 5、擺軸旋轉中心至沖擊點（試樣中心）距離：800mm 6、沖擊速度： 5.4m/s 7、試樣支座跨距： 40mm 8、支座鉗口圓角： R（1.0～1.5）mm （1mm為特殊訂貨） 9、刀刃曲率半徑： R（2.0～2.5）mm （8mm為特殊訂貨） 10、試樣支座支撐面傾角： 11° 11、沖擊刀刃夾角： 30° 12、沖擊刀刃厚度： 16mm 13、測角范圍： 0-360° 14、角度分辨率： ≤0.06° 15、試樣規格： 10×10（7.5或5）×55 mm （試樣長度≤55mm） 16、試樣盒容量： 10個 17、送料速度： ≤4S 18、主機外形尺寸（長×寬×高）： （2230×1100×1480）mm 19、主機重量： 530Kg 20、電源： 三相四線制380V 50Hz 700W 主電機550W 21、工作條件： （1）室溫20°C±5°C范圍內； （2）相對濕度不大于85%； （3）周圍無腐蝕性介質、無震動、無強電磁場干擾的環境中； （4）安裝在厚度不小于200mm的混凝土地基上或固定在大于1400Kg的基礎上； （5）機座上安裝基準面的水平度調至2/1000內。
