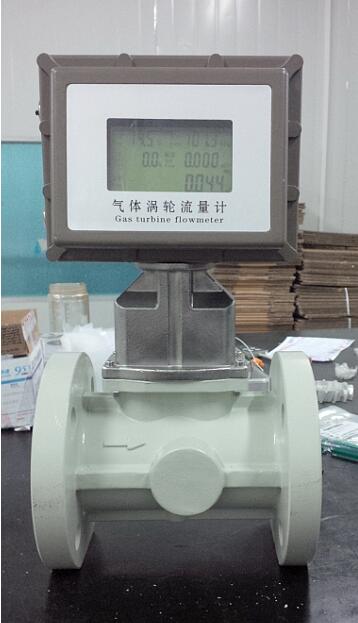

海南氣體渦輪流量計廠家，LWQ天燃氣流量表

這真不是您需要的產品？
品　　牌：
明柏儀表

直接提問 | 回首頁搜
出廠價：
0 元/臺

主要規格：
DN25

用　　途：
廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

廣東LWQ氣體渦輪流量計廠家加工定制是品牌明柏儀表型號 LWQ 類型葉輪式流量計測量范圍 0-9800（m3/h）精度等級 1.5 公稱通徑 DN20-DN300（mm）適用介質 氣體工作壓力 1.6（MPa）工作溫度 80（℃）規格氣體渦輪流量計廣東氣體渦輪流量計智能渦輪流量計渦輪價格渦輪流量計廠家 1．概述：我公司生產的LWQ系列智能氣體渦輪流量計綜合了氣體力學、流體力學、電磁學、單片機等理論，吸取了國內外流量儀表先進技術經過優化設計，而自行研制開發的溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體流量精密計量儀表。隨機檢測工況氣體介質的溫度、壓力，并對其體積流量進行溫度、壓力補償最終以標準狀態下體積流量顯示。是目前我國氣體體積流量計量的一種理想的智能型計量儀表。由于該產品對氣體擾動敏感性小，精度高，重復性好，因此，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。 2．產品特點 u 優質合金渦輪，具有更高的穩流和耐腐蝕作用 u 進口優質專用軸承，使用壽命長 u 計量室與通氣室隔絕，保證了儀表的安全性 u 可檢測被測氣體的溫度、壓力和流量，能進行流量自動補償，并可顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積瞬時量和累積量；可實時查詢溫度壓力數值 u 流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可達0.6m3/h u 智能化儀表系數多點非線性修正 u 內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀 u 儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6，防護等級為IP65 u 系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上 u 儀表系數、累計流量值掉電十年不丟 u 電氣隔離的RS485總線接口，遠距離傳輸數據 u 支持手持式輸入設備 3.工作原理當流體流入流量計時，在進氣口專用一體化整流器的作用下得到整流并加速，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在克服摩擦力矩和流體阻力矩后，渦輪開始旋轉。在一定的流量范圍內，渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理，利用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理，并把氣體的體積流量和總量直接顯示于LCD屏上。技術參數：廣東氣體渦輪流量計智能渦輪流量計渦輪價格渦輪流量計廠家 4．1 基本參數：型號公稱通徑流量范圍（m3/h）始動流量（m3/h）壓力重量（Kg） 0-50KPa 0.1MPa 0.2MPa LWQ－25 25（1"） 1-40 3.5-80 5.5-120 0.6 4.0 4.2 LWQ－40 4（1.5"） 2-160 4-200 5-180 0.8 4.0 LWQ－50 50（2"） 2.5-100 11-200 17-300 1 4.0 5.5 LWQ－80 80（3"） 5-150 11-320 17-480 2.5 1.6 10.6 LW－100 100（4"） 6-300 11-500 17-740 2.5 1.6 14.7 型號通徑流量范圍（m3/h）始動流（m3/h）壓力重量（Kg） 0-50KPa 0.1MPa 0.2MPa LWQ－150 15（6"） 8-600 20-800 40-1800 4 1.6 34 LWQ－200 20（8"） 12-1000 20-2000 25-3000 8 1.6 82 LWQ－300 3（10"） 25-3000 45-5500 55-8500 16 1.6 120.3 精度等級 ±1%、±1.5% 環境溫度 -40－+55℃ 介質溫度 -30－+80℃ 大氣壓力 86KPa～106KPa；相對濕度 5%～95% 檢漏壓力 0.6－2.5（MPa）法蘭標準標準GB9113.3-88 4．2 電氣性能指標：表2 型號規格顯示、輸出方式供電電源 LWQ 電壓脈沖低電平≤1V，高電平≥5V，三線制外電源DC12V-24V LWQ－A (4～20)mA標準模擬信號線性對應于(0～Qmax)m3/h標準體積流量,兩線制外電源DC24V LWQ－B 具有多點精度修正，同時顯示瞬時流量和累計流量雙排液晶顯示，方法如下：Q XXXX 四位瞬時流量（m3/h）XXXXXXXX 八位累計流量（m3）注：累計流量自00.000000開始計數，自動擴大顯示精度，最大記至999999.99。累計流量值可清零，儀表系數、累計流量值掉電十年不丟。 3.2V10AH鋰電池供電 LWQ－C 在LWQ-B（現場顯示型）基礎上加裝4－20mADC電流輸出外電源DC24V LWQ－D LWQ-B（現場顯示型）加裝溫度、壓力傳感器，對不同狀況流量進行自動補償修正運算。可同時查詢溫度、壓力、電池電量等數值。可輸出高頻、低頻電壓脈沖信號以及4-20mADC兩線制電流信號。 3.2V10AH鋰電池或外電源DC24V 流量計的選型廣東氣體渦輪流量計智能渦輪流量計渦輪價格渦輪流量計廠家 6.1用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。 6.2為使流量計的使用性能最佳，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。 6.3流量計出廠時的信號輸出方式：工況脈沖信號輸出（三線制）、標準流量信號（IC卡）輸出或RS-485通訊輸出。若要求有其它輸出功能，請在訂貨時說明。 6.4選型實例：已知某一供氣管線的實際工作壓力為（表壓）0.8MPa～1.2MPa，介質溫度范圍為-5℃～+40℃，供氣量為3000～8000Nm3/h(標況流量)，在不考慮天然氣組分的情況下，要求確定流量計的規格型號。分析：說明書表1中給出的流量范圍為工況流量范圍,而本例中給出的流量范圍是標況流量范圍，因此，必須根據氣態方程先將標況流量換算成工況流量，然后再選擇合適的口徑。氣態方程式如下：式中：Qb—— 標況流量，m3/h； Q—— 工況流量，m3/h； C*—— 換算系數；（查表a，表中數據僅供選型換算時參考） —— 氣體壓縮因子，按中國石油天然氣總公司SY/T 6143-1996標準計算。表b中的數據僅供參考，其數據按天然氣的真實相對密度Gr=0.600，氮氣和二氧化碳摩爾分數均為0.00計算所得，當介質壓力低于0.5MPa時，均可按Zb/Zg=1.00估算。計算：① 當介質壓力最低（0.8MPa）、溫度最高（+40℃）時(處于供氣峰期），應具有最大標況體積流量（選型時可暫不考慮FZ的影響，當?shù)卮髿鈮喝?01.325kPa）：即 m3/h 或用下列公式進行估算 (式中， C*為換算系數，查附錄表a)： m3/h ② 介質壓力最高（1.2MPa）、溫度最低（-5℃）時（處于供氣低谷），應具有最小標況體積流量：即 m3/h或用下列公式進行估算： m3/h 選型：從以上估算結果得知，要選擇的流量計其工況流量范圍為（213.5～965.472 ）m3/h,由表1查得，應選流量計型號為LWQ-150。廣東氣體渦輪流量計智能渦輪流量計渦輪價格渦輪流量計廠家
