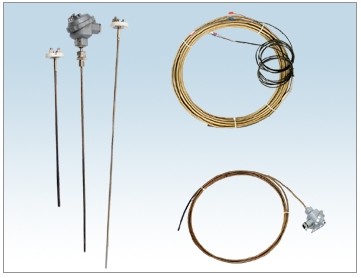

- 鎧裝熱電偶 鎧裝熱電偶 鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用穩定性好等優點，鎧裝熱電偶與裝配式熱電偶一樣，作為測量溫度的傳感器，通常鎧裝熱電偶和顯示儀表、記錄儀和電子調節器等二次儀表進行配套使用，同時鎧裝熱電偶亦可以作為裝配式熱電偶的感溫元件。鎧裝熱電偶可以直接測量各種生產過程中從0℃～1100℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。 主要技術指標 測溫范圍和準確度 類別 代號 分度號 套管外徑mm 常用溫度℃ 最高使用溫度℃ 允許偏差 測量范圍℃ 允差值 鉑銠10-鉑 WRPK S ≥Φ3 1100 1200 0-1200 ±1.5℃或±1.5%t 鎳鉻-銅鎳 WREK E ≥Φ3 600 700 0-700 ±2.5℃或±0.75%t 鎳鉻-鎳硅 WRNK K ≥Φ3 800 950 0-900 ±2.5℃或±0.75%t 銅-銅鎳 WRCK T ≥Φ3 350 400 小于-200 未作規定 -40-350 ±0.75%t 鐵-銅鎳 WRFK J ≥Φ3 500 600 0-600 ±2.5℃或±0.75%t 注："t"為被測溫度的絕對值。 T型分度號產品需與本廠協商訂貨。 ● 鎧裝熱電偶熱響應時間 在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間，用τ0.5表示。 鎧裝熱電偶熱響應時間不大于下表的規定： 熱響應時間τ0.5S 接殼式 絕緣式 套管直徑（mm） 2.0 0.4 0.5 3.0 0.6 1.2 4.0 0.8 2.5 5.0 1.2 4.0 6.0 2.0 6.0 8.0 4.0 8.0
