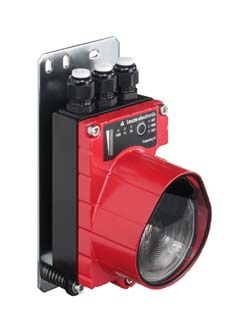

- 光通信器勞易測DDLS 508 120.4使用校準激光器進行水平安裝（移動軸）
安裝
DDLS 500系列的光學數據傳輸系統支持兩臺彼此相對的設備簡單快速的基本安裝·
·由兩臺設備組成的光學數據傳輸器安裝在兩面相對的·平面平行﹐平坦且垂直的墻壁上﹐并且可以清楚
地看到對面的設備·
·對于使用一支內置激光筆（可選）進行安裝見第章4.2"使用校準激光器和水平儀安裝"·。
對于在無可選激光筆的情況下進行安裝見第章4.3"在無校準激光器的情況下安裝"·
數據傳輸中斷!
當發送器的開口角度不再足以維持光鏈路時·數據傳輸將會中斷·
確保數據傳輸不中斷﹐例如在由于地板或軌道不平坦而導致移動設備晃動·振動或傾斜的情況下·
移動布置設備時·請確保良好的轉向穩定性·
4.1安裝說明
注意
安裝位置選擇!
遵守對環境條件（濕度·溫度）的相關規定·
如果環境溫度較低﹐例如在冷凍倉庫中·請為數據傳輸系統配備內置加熱器·避免數據傳輸系統上的溫度快速變化以防止結露·
防止數據傳輸系統受到陽光直射·
并行安裝數據傳輸器和其他光學測量系統(見第章4.5"數據傳輸系統并行運行時的安裝距離",見第章4.6"與AMS 300/AMS 200激光測量系統并行運行時的安裝距離";見第章4.7"與數據傳輸DDLS 200并行運行時的安裝距離")時·請確保遵守系統之間的小距離·
注意
安裝檢測范圍為200 m的設備!
對于檢測范圍為200 m的設備(DDLS 5XX 200...)·請始終將頻率為F4的設備安裝為固定設備·
注意
如果將設備安裝在C型材導軌上﹐則可以在基本安裝或微調中獲得更大的靈活性·
注意
如果安裝了設備而不是DDLS 200·請在必要時使用需單獨訂購的轉接板(見第章11.3"更多配件")·
4.2
使用校準激光器和水平儀安裝
可選的校準激光器使安裝彼此相對的設備更加容易·
。校準激光器由帶有特殊光束光學器件的內置激光器組成·此外·配備校準激光器的設備中還內置了一個水平儀·
·校準激光器·水平儀·傳輸光學器件以及安裝件在設備外殼中形成了軸向平行的單元··校準激光器的激光點顯示對面設備的安裝位置·
4.2.1
使用校準激光器進行水平安裝（移動軸)
包裝中包含鉆孔模板·
概述:
·校準激光器將目標光斑投射到對面·
除目標光斑外·光束光學器件還生成四個單獨的激光點﹐這些激光點顯示在地板上·
·通過內置的水平儀和地板上顯示的激光點﹐使用兩個調節螺絲在垂直和水平方向上調節設備··使用提供的鉆孔模板將第二個設備安裝在水平相對的目標光斑上·
根據機械條件·用四顆M5螺絲通過固定孔將固定或移動設備安裝在設備安裝板上·
使用一臺單獨的水平儀檢查垂直安裝·
將水平儀放在安裝板的邊緣·
電氣連接設備(見第章5"電氣連接")·AUT LED(長亮）表示設備在“接通電源(POWER on)”后的套動階段已經完成·
在后動階段之后可以更改運行模式·
開后校準激光器·為了開后校準激光器﹐請激活LAS運行模式（校準激光器)(見第章6.1"設置運行榜式")·
