 概述

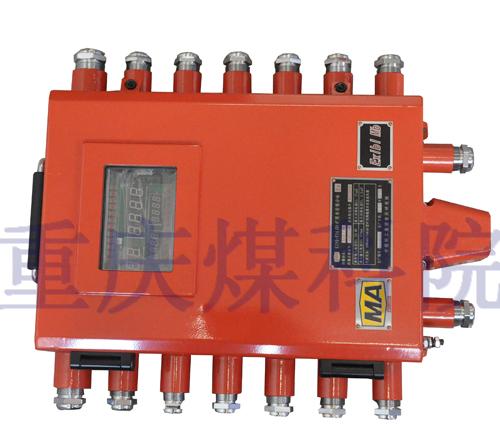

KJ90-F16(D)礦用本安型分站（以下簡稱分站）是一種以基于ARM內核的32位嵌入式微控制器為核心的嵌入式控制設備，可掛接多種傳感器，能對井下多種環境參數諸如瓦斯、風速、一氧化碳、負壓、設備開停狀態、讀卡器等下級智能設備等進行連續監測，具有多通道、多制式的信號采集功能和通訊功能，通過工業以太網能及時將監測到的各種環境參數、設備狀態傳送到地面中心站，并執行中心站發出的各種命令，及時發出報警和斷電控制信號。
? 主要技術指標
1. 信號制式
1) 模擬量
a) 200 Hz～1000 Hz，輸出高電平時應不小于3 V（輸出電流為2 mA時），輸出低電平時不大于0.5 V，其正脈沖和負脈沖寬度均不得小于0.3 ms；
b) 1200 Hz～2000 Hz，輸出高電平時應不小于3 V（輸出電流為2 mA時），輸出低電平時不大于0.5 V，其正脈沖和負脈沖寬度均不得小于0.15 ms。
2) 開關量
a) 1 mA/5 mA。電流小于0.1mA，表示斷線狀態；電流大于0.8 mA且小于1.2 mA時表示為停狀態；電流大于4 mA且小于6 mA時表示為開狀態。
b) 4mA/20 mA。電流小于0.4mA，表示斷線狀態；電流大于3.2 mA且小于4.8mA時表示為停狀態；電流大于16 mA且小于24mA時表示為開狀態。
3) 控制量
電平型信號：輸出高電平時應不小于3 V（輸出電流為2 mA時），輸出低電平時不大于0.5 V。
4) 累計量
輸出高電平時應不小于3 V（輸出電流為2 mA時），輸出低電平時不大于0.5 V，其正、負脈沖寬度不應小于0.3 ms，正、負脈沖的轉換時間不大于5 ms。
2. 最大監控容量
1) 信號采集輸入口
a) 模擬量信號/開關量信號輸入口(通過中心站軟件設置可以互相轉換)：16路
b) 累計量信號輸入口：1路
2) 斷電控制輸出口:8路
3) 通訊端口
a) RS-485通訊口： 2路
b) 以太網口（可選）： 1路
3. 控制執行時間
分站甲烷超限斷電及甲烷風電閉鎖的控制執行時間：≤2 s。
4. 最大傳輸距離
1) 分站到傳感器的最大傳輸距離不小于2 km；
2) 分站到控制執行器的最大傳輸距離不小于2 km；
3) 分站至傳輸接口之間的最大傳輸距離不小于10 km；
4) 分站到礦用網絡交換機采用RS485傳輸方式的最大傳輸距離不小于5 km。
5. 傳輸性能
1) 分站與礦用網絡交換機的傳輸：
a) 傳輸方式（一）：
? 通訊口數量：1路；
? 傳輸方式：以太網；
? 傳輸速率：10 Mbps/100 Mbps自適應；
? 最大傳輸距離≤100 m(使用MHYVP 2×4電纜，單芯截面積不小于1.5 mm2)；
? 傳輸信號工作電壓直流峰峰值：≤5 V。
b) 傳輸方式（二）：
? 通訊口數量：1路；
? 傳輸方式：RS485；
? 傳輸速率：2400 bps；
? 最大傳輸距離不小于5 km
? 傳輸信號工作電壓直流峰峰值：≤15.0 VP-P；
? 傳輸信號工作電流峰峰值：≤150 mA。
2) 分站與數據接口的傳輸：
? 通訊口數量：1路；
? 傳輸方式：RS485；
? 傳輸速率：2400 bps；
? 最大傳輸距離不小于10 km；
? 傳輸信號工作電壓直流峰峰值：≤15 VP-P；
? 傳輸信號工作電流峰峰值：≤150 mA。
3) 分站與下級智能設備的傳輸：
? 通訊口數量：1路；
? 傳輸方式：RS485；
? 波特率：2400 bps；
? 最大傳輸距離不小于2 km；
? 傳輸信號工作電壓直流峰峰值：≤15 VP-P；
? 傳輸信號工作電流峰峰值：≤150 mA。
