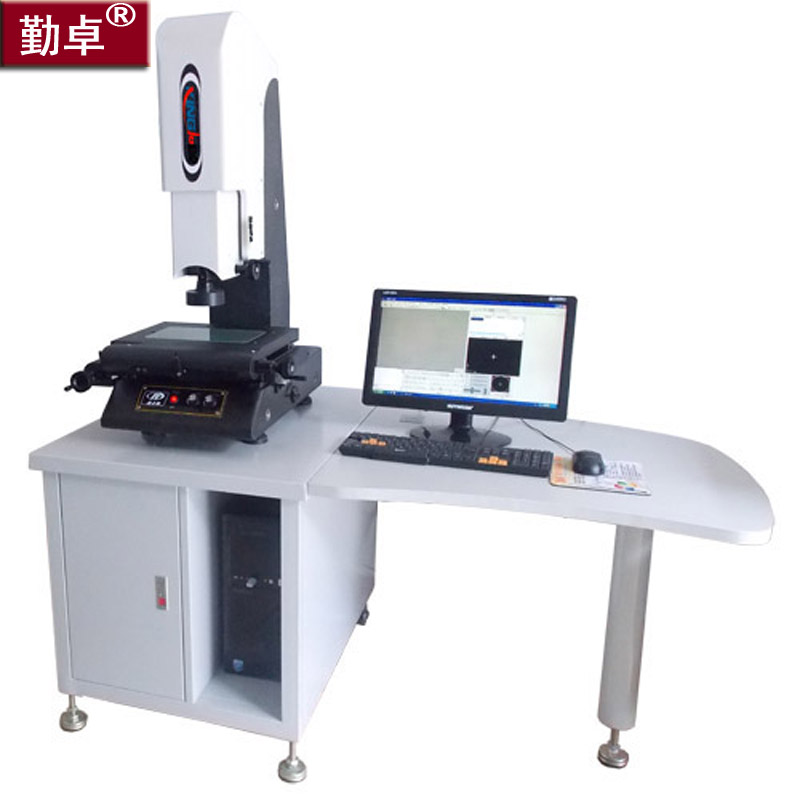

QZ-3020TV-供應光學模具掃描測量儀手動平面度掃面儀
- 一、設備基本參數 l 型號：QZ-3020TV l 運動行程（X、Y、Z軸mm）：300×200×150 l 工作臺呎寸(W×Dmm)： 456×366 l 玻璃臺呎寸(W×Dmm)： 360×260 l 外形尺寸（W×L×Dmm）： 780×580×1000 l 工作距離：90mm l 儀器基座及立柱材質：高精度、高穩定性花崗石 l CCD攝影機：COMST高清晰彩色CCD攝像機 l 變焦物鏡： 0.7X～4.5X可連續變倍之高精密結構光學物鏡 l 視頻總倍率：0.5X鏡筒（20X～115X） 1X鏡筒（30X～225X） (可根據客戶要求選配) l 物方視場： 10.6～1.6mm l 數顯分辨率：0.001mm l X、Y坐標測量示值誤差≤（3+L/200）μm ， L為被測長度(單位：mm) l 重復測量精度：≤2μm 二、產品特點 l 儀器采用COMST高清晰彩色CCD攝像機及連續變焦物鏡作為測量瞄準系統； l 由二坐標工作臺、電子光柵尺與數據處理器組成數字符測量及數據處理系統； l 采用花崗石平臺，外觀簡潔大方； l 表面光由環形LED光源組成，每一組均為恒流電源驅動，連續可調； l 儀器具有多種數據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起； l 儀器配合電腦使用,與計算機連接后,采用2D影像測量儀專用軟件測繪圖形進行處理及輸出； 三、測量軟件 l 標配2D專用測量軟件，可由鼠標自動尋邊、找直線、框選圓、自動圓、自動圓弧，可測點、線、圓、圓弧、角度、距離等； l 可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到點的距離、點到線的距離、線到線距離、線到圓的距離、圓到圓的距離等等）； l 繪圖及輸出到AutoCAD：可將實時影像中的實際工件外形進行描繪，繪圖方式與AutoCAD相似，并將所描繪的圖形直接輸出到AutoCAD中，經過簡單處理形成工程圖； l 測量數據輸出：可將測量數據或圖形導入WORD或EXCEL做報表； l 拍照：可拍下測繪圖元及產品照片，包括所標注的尺寸；并能將拍下圖片調入測量軟件中進行圖片對比和處理； l “瀏覽”窗口： 可觀察工件的全圖形并具有類似AutoCAD的縮放功能； l 設定工件坐標：可以根據客戶本身的需要在影像中的實際工件上自行設定工件坐標，有兩點確定X軸、兩點確定Y軸或三點確定坐標系等多種設定方法； l 具有坐標平移、坐標旋轉及坐標分中等功能： l 坐標標注：可標注工件中任意點的坐標值； l 圖形自動捕捉：開啟自動捕捉功能后，測量點、線、圓及圓弧，可自動捕捉到最清晰的地方； l Pitch標注：可標注任意點到一條直線的垂直距離，可標注任意兩線的垂直距離； l 計算機卡尺：可測量任意圓到圓之間的圓心距或最遠、最近距離； l 角平分線：可平分任意角度； l 標注文字：可在實時影像中標注文字說明； l 輔助功能：可把在軟件中繪制出的圖形進行移動、旋轉、復制、刪除，并可作任意線段的平行線、垂直線； l 取交點：可求出任意兩條相交線的交點； l 改變圖型顏色：可改變?nèi)我鈭D型的線型、顏色； l 字體：可改變?nèi)我鈽?biāo)注文字的大小及顏色； l 提示功能：在進行命令操作時，在命令行中會出現提示性的操作，從而加快操作人員的熟悉速度； l 公英制轉換：測量值可在公制和英制之間切換； l X、Y清零：可用畫面十字線設置任意點為相對原點，將X、Y坐標清零； l 自動兩點線：在單一畫面下可自動捕捉工件的邊緣，無須以人工取線，減少人眼誤差，提高測量精度； l 自動三點圓：在單一畫面下可自動捕捉工件的圓半徑、直徑，并繪出圖形，無須以人工取圓，減少人眼誤差，提高測量精度； l 自動多點線：自動捕捉工件邊緣，然后根據工件邊緣擬合出圖形，從而減少兩點取線及人眼的誤差； l 自動多點圓：自動捕捉工件邊緣，然后擬合出工件的孔徑，并繪出圖形，從而減少三點取圓及人眼的誤差； l 自動圓：在單一畫面下用鼠標框中圖形，可快速自動捕捉出圓.； l 形位公差：可測量直線的真直度、圓孔的真圓度以及圓環的內外圓的真圓度和同心度。 供應光學模具掃描測量儀手動平面度掃面儀 供應光學模具掃描測量儀手動平面度掃面儀 供應光學模具掃描測量儀手動平面度掃面儀 供應光學模具掃描測量儀手動平面度掃面儀 供應光學模具掃描測量儀手動平面度掃面儀
