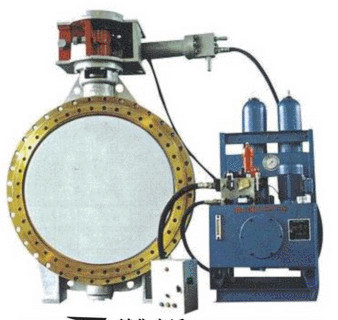

全液控止回蝶閥

這真不是您需要的產品？
品　　牌：
閥天

直接提問 | 回首頁搜
出廠價：
88

主要規格：
50-2000

用　　途：
調節，截止

一、產品概述　　本蝶閥適用于介質為水的泵出口管路上，作為閉路并和止回閥，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統。二、用途　　本蝶閥適用于介質為水的泵出口管路上，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統，其功能事以一閥代兩閥（傳統的管路設計中以閘閥配止回閥或以普通蝶閥配止回閥）三、特點 1、HD7Q41X型全液控止回蝶閥控制部分采用了全液控形式，以蓄能器取化了重錘部分，減小了能量損耗，傳動機構得到簡化，占具空間笑，與　一般型蝶閥相近。安裝方便　，即課左、右臥式安裝，也可以立式安裝。 2、該閥裝在泵后，可代替閘閥（蝶閥）和止回閥兩臺閥門。且流阻系數小，大口徑蝶閥流阻系數只比閘閥略高。因此，該類閥門為節能產品。 3、HD7Q41X型閥關閉時，可以根據管道系統的特性或用戶要求調整快、慢關段的時間和切換角度，從而達到消除或減小水錘，保護系統作用。 4、如所有行程開關都采用電感式接近開關，移除液壓站，防護等級可達IP67。四、主要技術參數 公稱通經（mm） 1400-2400 1200-2400 500-2400 500-2400 500-1600 公稱壓力（MPa） 0.25 0.6 1.0 1.6 2.5 　　　　　試驗壓力強度試驗 0.375 0.9 1.5 2.4 3.75 密封試驗 0.275 0.66 1.1 1.76 2.75 適用介質 水適用溫度（℃） ≤80℃ 介質流速 3m/s 五、主要零部件材料零件名稱材料閥體、蝶板灰鑄鐵、球墨鑄鐵、碳素鋼閥軸不銹鋼密封圈不銹鋼、NBR 填料 NBR 六、執行標準 　制造標準 JB/TB527-97、GB/T 12238-89 法蘭標準 GB/T 17241。6-1998、GB2555-2556-81 結構長度標準 GB12221-89 檢驗標準 GB/T 13927-92 七、HD7Q41X-6/10/16全液控止回閥蝶閥主要外形連接尺寸 DN PN D D1 B L A B H 500 1.0 670 620 43 229 720 1650 1360 600 1.0 780 725 48 267 720 1730 1390 700 1.0 895 840 54 392 720 1800 1445 800 1.0 1015 950 58 318 720 1870 1485 900 1.0 1115 1050 61 330 720 2070 1865 1000 1.0 1230 1160 67 410 755 2165 1930 1200 1.0 1455 1380 65 470 905 2265 2030 1400 1.0 1675 1590 68 530 905 2665 2270 1200 0.6 1405 1340 65 470 755 2365 2025 1400 0.6 1630 1560 68 530 755 2665 2270 1600 0.6/0.25 1830 1760 68 600 905 2940 2380 1800 0.6/0.25 2045 1970 70 670 905 3325 2470 2000 0.25 2265 2180 54 760 905 3660 2370 2200 0.25 2475 2390 60 840 1123 4325 2940 2400 0.25 2685 2600 62 910 1123 4530 3000
