反射鏡片超聲波清洗機設備簡介：

反射鏡是一種應用于光源系統中，有聚光或反射作用的光學元件。在光學元件或基板上鍍制一層或多層介質膜或金屬膜，以改變光波之傳遞方向，適用于從鐳射光束處理到儀器構造及高級成像應用上。

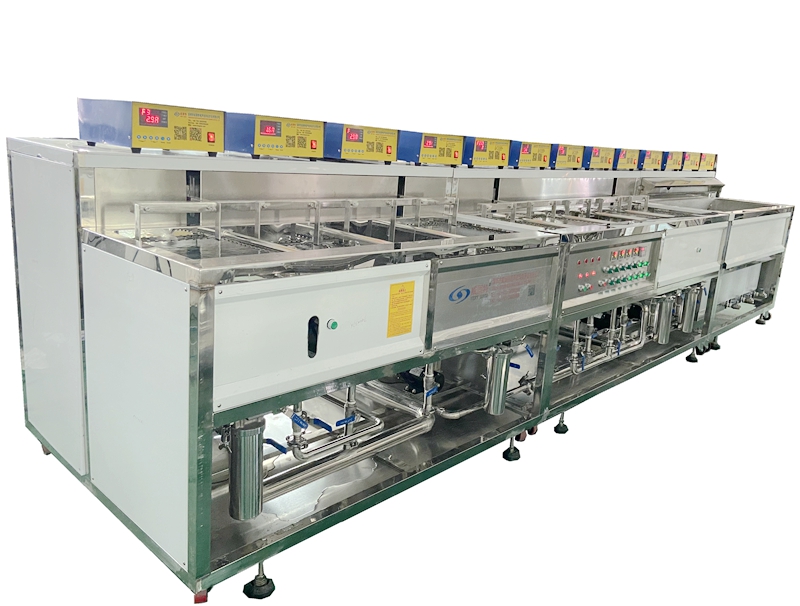

VGT—1309FS反射鏡片超聲波清洗機主要采用水基洗劑對鍍膜前光學鏡片表面進行清洗清潔，去除污物、粉塵、有機物顆粒等；采用觸摸屏人機互動界面，可預設清洗工藝，操作便捷，使用體驗好。

設備共13槽工位，模塊化設計，方便拆分組合；配置電阻率表、流量計，隨時監控水質和流量；采用最新IGBT模式控制，掃頻輸出，超聲均勻有力，輸出功率可調；配置離心甩干模塊，清洗完成即進行甩干工藝。設機械手抓取清洗籃完成甩干工藝的取放料操作。

反射鏡片超聲波清洗機設備主要機構描述：

進出料輸送機構：

1. 兩側設不銹鋼導向裝置，兩端設感應開關與PLC連接，自動完成進出料。
2. 設光電保護開關，保證進出料是安全可靠。
3. 采用氣缸＋導軌傳動機構，運行平穩可靠。
4. 采用托盤式結構，做滴水防護。
5. 可選配“潔凈緩存站”，吹掃潔凈空氣（或熱風）緩存潔凈干燥鏡片，滿站蜂鳴報警。
6. 可選配“潔凈輸送帶”，對接傳送門。

搬運輸送機構：

1. 減震設計：機構采用減震設計，保證設備運行平穩，防止風險發生。
2. 參數：

進鉤距離：進鉤行程 50mm；

橫移速度：最快橫移速度 120mm/s（橫移速度可調節）。

拋動提升機構：

1. 形式：拋動機構以電機驅動，絲桿傳動，帶動清洗籃在清洗槽內作上下運動。定位精準、運行穩定性好、噪聲小、拋動架為SUS304不銹鋼材質。
2. 原理：清洗過程中工件做均勻上下拋動，可以增加元件表面與液體的摩擦，有利于表面污垢迅速脫落，提高清洗效果。

機架底盤及門板結構：

1. 機架采用SUS304不銹鋼型材。
2. 為了方便搞衛生底部不做接水盤。
3. 前部及左右側設裝飾門板，由不銹鋼拉絲板制成，表面磨砂感，美觀大方。
4. 底部設可調腳輪，方便移動、定位、調平。

電器控制系統結構：

1. 電控柜位于設備左側（供方可根據實際進行調整），與清洗系統整體裝配。操作簡單、美觀大方。
2. 超聲波發生器位于各槽上部，方便使用，且遠離水源。
3. 設蜂鳴器，異常情況蜂鳴報警。
4. 電柜前設置有總啟動及緊急按鈕。
5. 內置繼電器、空氣開關、變壓器等主令電器控制電路。
6. 線路布置整齊、清晰、線號明確。
