負濾光片也稱為陷波濾光片即某一波段的光截止。此類型濾光片采用的是單離子束輔助鍍膜工藝及雙離子束輔助濺射鍍膜工藝生產陷波濾光片，產品具有膜層致密、硬膜層；使用長久耐用、波長漂移小、可擦拭、耐高低溫、耐腐蝕的特點。

而相對激光器發射光的應用來講，陷波濾光片就顯得相當重要了。在光譜實驗中，為了獲得好的信噪比，抑制泵浦激光是非常關鍵的。

陷波濾光片是由介質膜沉積在經過拋光的玻璃基底上制成的，具有優異的環境穩定性。

威固特超聲波清洗機廠家經過對負濾光片（陷波濾光片）的知識查詢，也根據自身以往對光學行業的經驗來看，不管是濾光片在鍍膜前還是鍍膜后或者安裝過程都必須有清洗這一步驟，才能保證完整的產品投入到相對應的行業中運用。

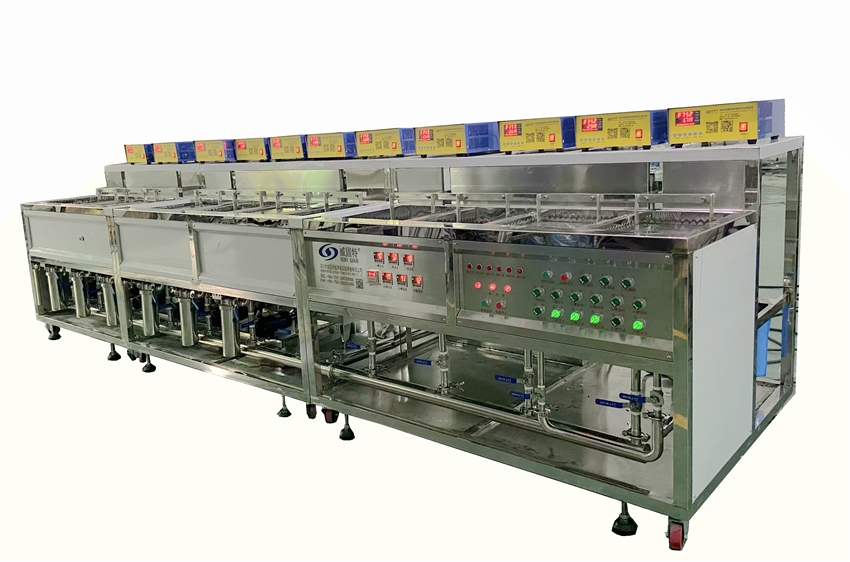

型號VGT-1109FS為威固特光學超聲波清洗機，設備共有11個功能槽。清洗原理是清洗過程中工件通過超聲波高頻產生的“氣化現象”的沖擊和系統自身不停地作上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高清潔度的目的。

以上則為型號VGT-1109FS光學超聲波清洗機的一個簡易介紹。下則內容描述清洗設備的結構配置。

超聲水劑清洗槽：

1. 每槽設四面溢流口，溢水槽寬35mm，各槽皆為獨立循環槽，由循環泵將洗劑由儲液箱抽出經過濾后再運回清洗槽，即子母槽循環。
2. 設置獨立循環過濾系統。
3. 超聲波發生器內設單片機，內附特有的定時系統，可根據生產需要任意調整清洗時間并形成一對一的設置，定時更具靈活性，保證清洗的一致性。
4. 儲液箱設置是由隔板分成兩腔，分油后的清潔溶液經循環泵重新抽入清洗槽，實現自我循環，提高溶液的利用率，而分離后的油排放到總排管。另還配置了市水進口，可分別接至各洗槽及儲液箱。
5. 過濾循環系統的結構是在泵前加可拆卸式過濾篩網，泵后安裝過濾器。過濾器前裝水壓力表一只，提示需更換或清洗過濾器。

超聲市水漂洗槽中的超聲波震子直接粘于槽體底板，底板鍍鉻后用不銹鋼厚板通過螺釘鎖在槽底，再用0.8厚不銹鋼盒圍好鎖住。

拋動機構：

1. 拋動電機通過偏心輪帶動線性滑塊上下運動，從根本上保證拋動的連續性，減少拋動的摩擦阻力，杜絕因工件過重而損壞拋動系統，從而實現拋動架帶動洗籃在清洗槽內作上下運動。運行穩定性好，噪聲小。
2. 清洗過程中工件作均勻地拋動，可以增加工件與液體的摩擦，有利于表面污垢迅速脫落，提高清洗效果。

離心甩干系統（另附）：

1. 空氣過濾風機：0.4KW,3相340V，送風量12立方米/min。為低噪音，風力能將內盤的水完全帶出。
2. 配SUS不銹鋼板。
3. 離心甩干系統的標準備品還有主機電機（噪音小、低振動）、計時器、變頻器（可限最大值，調整轉速快慢）、報警系統（分運行燈、異常燈、半回轉燈報警）、主軸、PLC等。

型號VGT-1109FS光學超聲波清洗機的整機框架采用鋼型材制成，前部及左右側設裝飾門板，門板采用合頁翻轉式，由不銹鋼沙膠板制成，表面反光，美觀大方。
