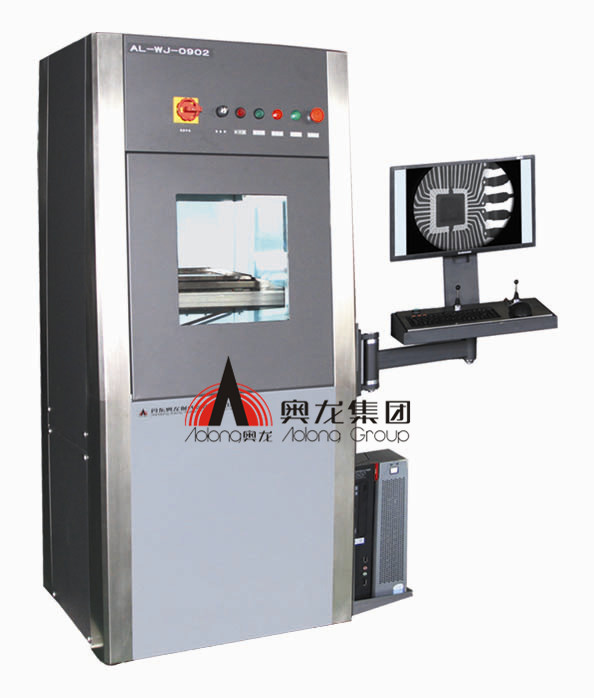

- 微焦點X射線檢測系統 該系統是集現代計算機軟件技術、精密機械制造技術、光學技術、電子技術、傳感器技術、無損檢測技術和圖像處理技術等于一體的高科技產品。它是進行產品研究、失效分析、高可靠篩選、質量評價、工藝改進等工作的有效手段。 該產品技術已獲得國家發明專利。 適用范圍 ●適用于BGA、CSP、Flip chip的檢測 ●PCB板焊接情況檢測 ●各種電池檢測 ●IC封裝檢測 ●電容、電阻等元器件 ●金屬材料、介質材料的內部缺陷 ●輕質材料的內部結構以及組件 ●電熱管、珍珠、精密器件等 圖像處理系統主要功能： ●虛擬三維成像，實時放大、縮?。? ●灰度優化，實時偽彩，人性化設計； ●電子拍片，多幀疊加，快速便捷； ●支持正/負圖像，邊緣可增強； ●精確的曲率測量及統計； ●最新的測量工具； ●BGA焊球測量技術； ●可進行角度、半徑、焊點面積、氣泡面積測量；氣泡所占比例計算；焊點坐標定位及統計； ●動態存儲；存貯、打印、DVD讀寫多種輸出方式。 主要技術指標 ●微焦點X射線源 ●管電壓調節范圍：20～160kV ●管電流調節范圍：0.1μA~1000μA ●焦點尺寸：1μm 、5μm、30μm ●JIMA分辨率：0.5μm~2μm ●放大倍數：20倍~3000倍 ●檢測平臺可沿X－Y－Z多軸移動
