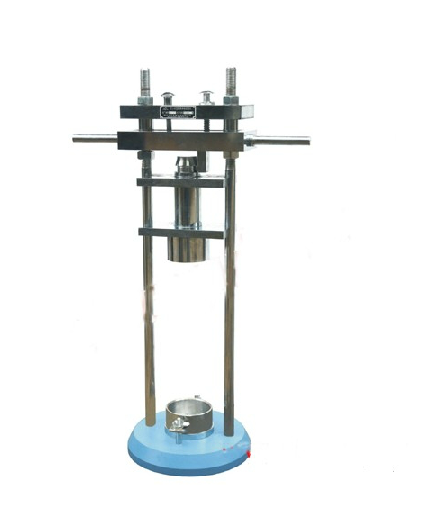

集料沖擊試驗儀,細集料沖擊試驗儀,沖擊值試驗儀,沖擊試驗儀符合JTG E42-2005中T0322-2000標準要求

主要技術參數：

1、   沖擊錘重：13.75kg±0.05kg

2、   落高：380±5mm

3、   沖擊杯：Ф102×50mm

4、   試驗篩：15.0mm、10.0mm、2.50mm

5、   圓形斷面的金屬搗實直棒：Ф10×230mm，一端半圓

6、   金屬圓筒量具：Ф75±1×50±1mm

7、   外形尺寸：400x400x900mm

8、   重量：45KG

集料沖擊試驗儀,細集料沖擊試驗儀,沖擊值試驗儀,沖擊試驗儀T 0322-2000粗集料沖擊值試驗

1 目的與適用范圍

粗集料沖擊值試驗用以測定路面用粗集料抗沖擊的性能.以擊碎后小于2.36㎜部分的質量百分率表示。

集料沖擊試驗儀,細集料沖擊試驗儀,沖擊值試驗儀,沖擊試驗儀2儀具與材料

（1）沖擊試驗儀：形狀及尺寸如圖T0322-1,沖擊錘的質量為13.75㎏±0.05㎏。

（2）量筒：內徑76㎜,內高51㎜，壁厚31㎜。

（3）沖擊杯：內徑102㎜，內高50㎜的圓形網筒，內側表面經鋼化處理。

（4）搗棒：鋼棒，直徑10㎜，長230㎜，一端為半球面。

（5）標準篩：2.36㎜、9.5㎜、13.2㎜的方孔篩。

（6）天平：稱量1㎏，感量不大于0.1g。

集料沖擊試驗儀,細集料沖擊試驗儀,沖擊值試驗儀,沖擊試驗儀（7）其它：小鏟、淺盤、恒溫箱、鋼板、橡膠錘、毛刷等。

3試驗準備

3.1將集料通過13.2㎜及9.5㎜的篩，取粒徑為9.5㎜～13.2㎜的部分作為試樣。3.2將試樣在空氣中風干或在溫度為105℃±5℃的烘箱中烘干后冷卻至室溫，試樣應不少于1㎏。

集料沖擊試驗儀,細集料沖擊試驗儀,沖擊值試驗儀,沖擊試驗儀試驗步驟

4.1用鏟將集料的1／3從量筒上方不超過50㎜處裝入量筒，用搗棒半球形端將集料搗實25次，每次搗實應從量筒上方不超過50㎜處自由落下，落點應在集料表面均勻分布。用同樣方法，再裝入1／3集料并搗實，然后再裝人另1／3集料并搗實。3次盛料完成后，用搗棒在容器頂滾動，除去多余的集料，對阻礙棒滾動的集料用手除去，并外加集料填滿空隙。

4.2將量筒中盛滿的集料倒于天平中，稱取集料質量（準確至0.1g），以此進行試驗。

4.3將沖擊試驗儀置于實驗室堅硬地面上并在儀器底座下放置鑄鐵墊塊。

4.4將稱好的集料倒入儀器底座上的金屬?zèng)_擊杯中，并用搗桿單獨搗實25次，以便壓實。

4.5調整錘擊高度，使沖擊錘在集料表面以上380㎜±5㎜。

4.6使錘自由落下連續錘擊集料15次，每次錘擊間隔不少于1s。第一次錘擊后，對落高不再調整。

4.7篩分和稱量

集料沖擊試驗儀,細集料沖擊試驗儀,沖擊值試驗儀,沖擊試驗儀將杯中擊碎的集料倒至清潔的淺盤上，并用橡膠錘錘擊金屬杯外面，用硬毛刷刷內表面，直至集料細顆粒全部落在淺盤上為止。

將沖擊試驗后的集料用2.36㎜篩篩分，分別稱取保留在2.36㎜篩上及篩下的石屑質最（m1、m2），準確至0.1g。如m1+m2與m之差超過1g，試驗無效。

4.8用相同質量的試樣，進行第二次平行試驗。

5計算

集料的沖擊值按式（T0322-1）計算。

AIV=                         （T0322-1）

式中：AIV－－集料的沖擊值（％）；

 m--試樣總質量；

 m2--沖擊破碎后通過2.36㎜篩的試樣質量。

集料沖擊試驗儀,細集料沖擊試驗儀,沖擊值試驗儀,沖擊試驗儀條文說明

本方法是我國自行研制的方法，與歐州共同體標準EN 1097-2：1998及英國標準BS EN 1097-2：1998的Impact test方法，無論在試驗設備和試驗參數上都完全不同。使用時必須注意。
