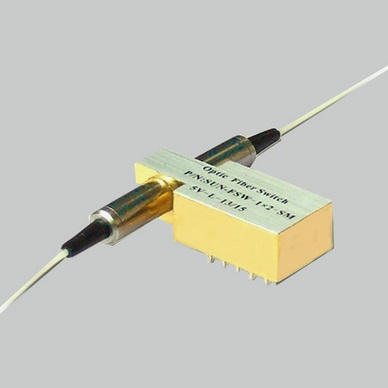

- 應用范圍：城域網、實驗室研發、系統監測、動態配置分插復用。
產品特點：低插入損耗、波長范圍寬、低信道串擾、高穩定性、高可靠性、獨有技術、光路無膠、可選擇鎖定及非鎖定控制類型。
性能指標：
參數（Parameters） 單位（Unit） 型號（CH-OSW-1×1T）
波長范圍（Wavelength Range） nm 850±40 / 1300±40 1260 ~ 1650
測試波長（Test Wavelength） nm 850 / 1300 1310 / 1550
In插入損耗（Insertion Loss） dB Typ: 0.8 Max: 1.2 Typ: 0.6 Max: 0.8
回波損耗（Return Loss） dB MM ≥ 30 SM ≥ 50
信道干擾（Crosstalk） dB MM ≥ 35 SM ≥ 55
偏振相關損耗（PDL） dB ≤0.05
波長相關損耗（WDL） dB ≤0.25
溫度相關損耗（TDL） dB ≤0.30
重復性（Repeatability） dB ≤±0.02
工作電壓（Operating Voltage） V 3.0 or 5.0
使用壽命（Lifetime） 次 ≥ 107
開關時間（Switching Time） ms ≤8
傳輸光功率（Optical Power） mW ≤500
工作溫度（Operating Temperature） ℃ -20 ~ +70
存儲溫度（Operating Temperature） ℃ -40 ~ +85
相對濕度（Relative Humidity） % 5 ~ 95
重量（Weight） g 14
外形尺寸（Dimension） mm (L)27.0×(W)12.6×(H)8.5±0.2
管腳類型：
產品類型 管腳定義 電驅動 狀態位
1x1T 通道 1 5 6 10 2-3 3-4 7-8 8-9
鎖定 P1-P2 V+ GND -- -- open close close open
P1-/-P2 -- -- GND V+ close open open close
非鎖定 P1-P2 -- GND V+ -- close open open close
P1-/-P2 -- -- -- -- open close close open
電氣參數：
規格 電壓 電流 電阻
5V鎖定（Latching） 4.5~5.5 36~44mA 125?
5V非鎖定（Non-latching） 4.5~5.5 26~32mA 178?
3V鎖定（Latching） 3~3.5 54~56mA 45?
3V非鎖定（Non-latching） 3~3.5 39~47mA 65?
訂購信息: CH-OSW-1×2-A-B-C-D-E-F-G
A B C D E F G
光纖類型 工作電壓 開關類型 測試波長 保護套管 光纖長度 連接頭
3:3V
5:5V L:鎖定
N:非鎖定 850:850nm
1310:1310nm
1550:1550nm
1310/1550:1310/1550nm
X:其他 25:250um
90:900um
X:Others 05:0.5m±5cm
10:1m±5cm
15:1.5m±5cm
X:其他 OO:None
FP:FC/PC
FA:FC/APC
SP:SC/PC
SA:SC/APC
STP:ST/PC
LP:LC/PC
LA:LC/APC
X:其他
