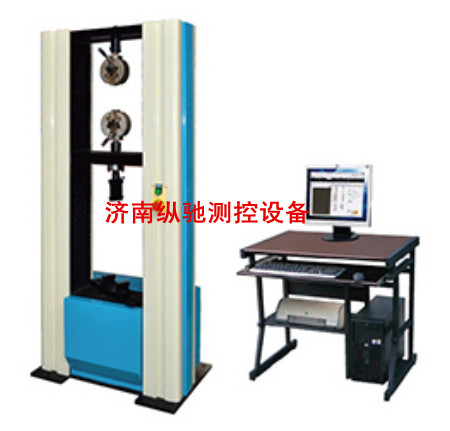

- WDW系列微機控制電子萬能試驗機(落地式)可 對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。可根據GB/ISO/ASTM/JIS/DIN等標準進行拉伸、壓縮、彎曲、剪切及各種高低溫試驗，可檢測材料的屈 服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。 主機結構 該機采用雙空間落地式 結構,上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部，由調速精度高、范圍 寬、性能穩定交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試 樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定。主機主要零部件在加工中心進行加工，保證了主機的精度。 附具標準配置 楔形拉伸附具、壓縮附具、彎曲附具各一套 測試平臺 本機采用品牌計算機作為硬件平臺，利用計算機PCI（采用即插即用PNP技術）插槽與采集控制系統直接連接告訴、準確、實時采集處理數據，測控軟件以WINDOWS操作系統作為平臺，界面溫和、直觀、層次分明、操作簡單。測控軟件能夠滿足不同材料的試驗測試。可根據相關國際標準、國家標準或行業標準測試各種材料的物理性 能力學試驗，可輸出用戶理想的報告。 試驗力測量： 負荷測量：采用0.02%FS高穩定性、高精度的進口輪輻式負荷傳感器，配以高性能的測量放大系統，保證了試驗力的高分辨率。可根據用戶需求配置多個傳感器，實現了試驗力寬范圍的測量。 試樣變形測量：采用24位A/D轉換單片機采集系統，經計算機數據處理，實現試樣的變形測量。 位移測量：采用2000P/R高精度進口光電編碼器與精密絲杠同軸旋轉，同時通過數字電路倍頻整形后實現上下夾頭相對位移的測量。 試驗力控制系統 采用進口全數字交流伺服控制器，控制高性能的交流伺服電機驅動同步齒形帶，帶動兩對高精度無間隙的精密絲杠傳動。具有加載平穩、低速性能好、無間隙、傳動效率高、噪音低 傳動平穩等優點。 操作便利 在外置主機控制器上具體6個按鍵分別為快上、快下、慢上、慢下、開始、清零。 保護裝置 根據不同的試驗位置，可調節限位開關的位置，有效地防止夾具對撞。 具有過載、過流、漏電等保護功能。 主要技術參數 主要技術參數 WDW 10 20 50 100 結構形式 門式 最大試驗力（KN） 10 20 50 100 操作方式 微機控制 力值測量范圍 最大試驗力的2%-100% 試驗力準確度 優于示值的±1% 變形顯示誤差 ±1%(或者±0.5%) 試驗力最小分辨力 0.01N 橫梁位移精度 ±1%（±0.5%） 變形準確度 優于±1%（±0.5%） 調速范圍 0.01- 500/200mm/min 試驗行程 ﹥700 mm（可根據客戶需求定制） 試驗寬度 400mm 試驗空間調整機構 伺服電機，同步帶傳動 外觀 符合國家GB/T2611標準 保護功能 過載保護,限位保護。 供電電源 220 V 重量(約kg) 400 500 600 800 工作環境 室溫-35°C，濕度20%～80% 夾具形式 根據客戶要求，配置合適夾具。特殊夾具可根據客戶訂做。
