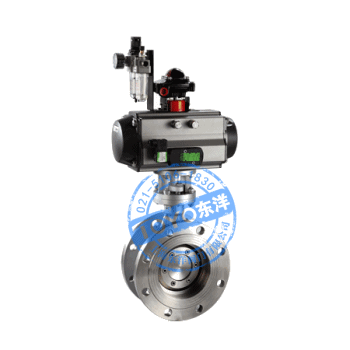

一、D673H對夾式硬密封氣動蝶閥概述
D673H對夾式硬密封氣動蝶閥廣泛用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量作用。
二、對夾式硬密封氣動蝶閥特點
1、設計采用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠；
2、密封圈選用不銹鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、耐腐蝕、使用壽命長的特點；
3、軸向定位裝置，解決軸向密封面磨損泄漏的難題，傳動裝置可任意方向安裝；
4、過流面積大，流阻系數小，流通能力強；
5、抗老化、抗輻射、經久耐用；
6、密封可調節，10萬次壽命無泄漏。
三、性能規范
公稱通徑DN
50-1200
公稱壓力MPa
1.0
1.6
2.5
公稱壓力MPa
強度試驗
1.5
2.4
3.75
密封試驗
1.1
1.76
2.75
材料
材料代號
C
P
R
主要零件
閥體
WCB
0Cr18Ni9
0Cr17Ni12Mo2
蝶板
WCB
0Cr18Ni9
0Cr17Ni12Mo2
閥桿
2Cr13
0Cr18Ni9
0Cr17Ni12Mo2
密封圈
不銹鋼
填料
聚四氟乙烯 柔性石墨
適用工況
適用介質
水、蒸汽、油品
硝酸類
醋酸類
適用溫度
-40℃~200℃
執行器
型號
GT或AW系列
氣源壓力
0.3-0.7MPa
執行標準
設計制造
結構長度
法蘭尺寸
壓力溫度
試驗檢驗
GB/T12238
GB12221
GB9113
GB9131
GB13927
四、對夾式硬密封氣動蝶閥連接尺寸
公稱通徑
DN
尺寸
執行器型號
（僅供參考）
L
H
D1（1.0）
D1（1.6）
D1（2.5）
n-d（1.0）
n-d（1.6）
n-d（2.5）
50
43
112
125
125
125
4-14
4-14
4-18
GTD-63
65
46
115
145
145
145
4-14
4-14
8-18
GTD-83
80
49
120
160
160
160
4-18
4-18
8-18
GTD-83
100
56
138
180
180
190
4-18
4-18
8-22
GTD-110
125
64
165
210
210
220
8-18
8-18
8-26
GTD-127
150
70
175
240
240
250
8-18
8-22
8-26
GTD-127
200
71
208
295
295
310
8-18
12-22
12-26
GTD-160或AW13
250
76
243
350
355
370
12-18
12-26
12-30
GTD-190或AW13
300
83
283
400
410
430
12-22
12-26
16-30
AW17
350
92
310
460
470
490
12-22
16-26
16-33
AW17
400
102
340
515
525
550
16-22
12-30
16-36
AW20
450
114
380
565
585
600
16-22
20-30
20-36
AW20
500
127
410
620
650
660
20-22
20-33
20-36
AW28
600
154
470
725
770
770
20-26
20-36
20-39
AW28
700
165
550
840
840
875
24-26
24-36
24-42
AW35
800
190
640
950
950
990
24-30
24-39
24-48
AW35
900
203
710
1050
1050
1090
24-30
28-39
28-48
AW40
1000
216
770
1160
1170
1210
28-30
28-42
28-56
AW40
1200
254
890
1380
1390
1420
32-33
32-48
32-56
AW40
