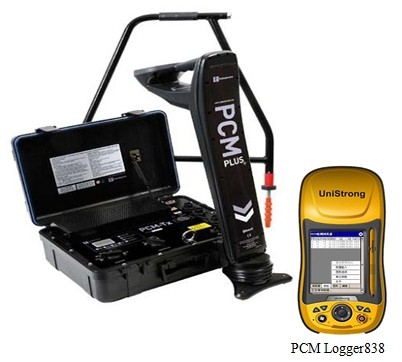

- 一、功能要求： 1.1、對管道路由定位、測深? 1.2、對管道外防腐層破損狀況評估 1.3、對管道外防腐層破損點定位 1.4、對重要管道進行定期跟蹤檢測 1.5、對新建設管道防腐層施工質量驗收 1.6、對主管道上分支輸油管線進行查找 1.7、對管道陰極保護效果評估 1.8 能在非開挖狀況下對埋地管道進行檢測，能夠進行埋地管道路由的精確定位、測深，地下管道防腐層老化狀況的定量評估，防腐層破損點的不開挖定位，新竣工管道防腐層施工質量的驗收，陰極保護故障點查找及保護效果評估，為外腐蝕直接評價ECDA的標準工具。 1.9、具有相配套的厘米級GPS定位記錄儀，應用厘米級GPS定位記錄儀，采用藍牙通訊方式，實時采集厘米級GPS坐標，精確計算檢測間距，完成檢測距離自動計算，檢測點、防腐層缺陷點地理位置的高精度測量，同時高精度的厘米級GPS定位功能可與防腐層數據處理軟件無縫連接，檢測數據直接導入分析軟件，通過軟件生成直觀評價結果，輸出相關圖形結果及對防腐層的老化狀況評估報告。 二、技術指標要求： 2.1、發射機參數： 2.1.1功率：150瓦超大功率，輸出電壓超限報警； 2.1.2輸出規格：三種模式（ELF、ELCD、LFCD）、頻率同步輸出，6檔電流輸出規格； 2.1.3輸入規格：交、直流兩種供電方式，達3A的輸出信號電流； 檢測范圍：4Hz信號電流有效輸出范圍達30公里； 2.2、接收機 2.2.1存儲量：至少達1000 個數據記錄； 2.2.2兼容性：標準的GIS軟件兼容； 2.2.3實時顯示：面板上實時的埋深、防腐層破損點方向顯示； 2.2.4信號調節:具有自動信號衰減,自適應接地補償； 2.2.5功耗：低功耗，全天候工作； 2.2.6顯示模式：自動背光功能； 2.2.7GPS兼容：GPS整合功能； 2.2.8檢測精度：測深范圍：0-8米； 2.2.9定位及測深≤±5%；電流測量≤±5%；測量深度≤8m。 2.3、亞米級GPS定位記錄儀技術要求： 2.3.1、應用藍牙通訊方式，可以實時、批量地接收記錄PCM+接收機的檢測數據； 2.3.2、與GPS定位功能配合,采集檢測點，防腐層缺陷點位置信息，定位精度可達≤1cm+1ppm。檢測間距自動計算，偏差≤1cm。后續開挖修復時，故障點位置的可快速精確找回，提高了檢測及日后維修的效率。 2.3.3、實時顯示管道埋深、定位電流、PCM電流、GPS位置坐標等檢測數據； 2.3.4、自動計算、手動錄入檢測間距； 2.3.5、可以直接標注管道漏點位置或其它特征點； 2.3.6、可直接觀看到GPS連接情況，避免錯誤數據； 2.3.7、現場顯示檢測數據分析曲線，方便判斷； 2.3.8、多途徑數據自動轉存，與防腐層評估軟件無縫連接，數據直接導入進行分析處理，出具權威檢測報告。 三、埋地鋼質管道防腐層檢測數據處理系統（軟件）技術要求： 3.1、基于交變電流梯度法評價模型，完成檢測數據的錄入、計算處理，生成直觀評價結果、輸出相關圖形結果及對地下管道防腐層的分析報告。軟件還具有原始數據及結果的數據庫存儲功能，方便對歷史數據的檢索和對比分析。提供的絕緣電阻計算功能，可分段對所測管道計算絕緣電阻值Rg(KΩ·m2)，評估防腐層老化狀況等級，其評價結果也適用于CJJ95-2003標準。計算結果可作為管道腐蝕與防護信息系統（CPGIS）的防腐層檢測原始數據。為保證終身免費升級，要求投標方出具正版軟件證書。 3.2、提供了防腐層檢測處理分析的強大功能，主要滿足以下功能要求：1、新建結果卷，查看表格顯示、圖形顯示、埋深曲線，2、平滑對比，抽樣對比，3、打開單頻分段圖，查看統計表。4、具有計算Rg以及檢測報告的自動生成功能。 四、A字架 附件A字架連接接收機可以進行防腐層破損和絕緣性故障的精確定位。接收機的顯示屏能夠顯示故障方向，使用的方向箭頭，使故障點更容易定位。也顯示A字架腳針間的dB微電壓讀數，同時可以在不同的故障點之間進行對比，以確定最嚴重的故障。
