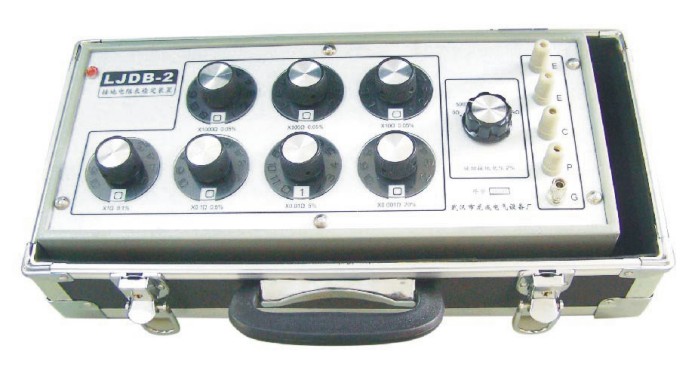

LJDB-3型接地電阻表檢定裝置

LJDB-3型接地電阻表檢定裝置張丹18064005625 1概述接地電阻表是根據電位補償原理生產的安全型儀表。它操作簡單、攜帶方便，廣泛用于測量單個接地體和集中接地體的接地電阻。接地電阻的測量是監(jiān)測接地質量，保證用電安全的重要措施。接地電阻表的國家檢定規(guī)程是JJG366-2004接地電阻表檢定規(guī)程。 LJDB-2接地電阻表檢定裝置是檢定接地電阻表的標準儀器，完全符合JJG366-2004對標準器的要求，可檢定各種準確度等級的和各種型號的模擬式和數字式接地電阻表。不得用于接地導通電阻表(工作電流為AC25A)及大地網接地電阻表的檢定。可以作電阻箱使用，起始電阻10mΩ，即×0.01Ω測量盤從1開始，不設零位。分辨力達1mΩ。 2. 主要技術指標 2.1 電阻輸出范圍0.010Ω～20001.110Ω；最小分辨力：1mΩ。 2.2 模擬接地電阻rE（標準電阻器）阻值（Ω） ×103 ×102 ×101 ×100 ×10-1 ×10-2 ×10-3 功率、電流 0.25W 0.25W 0.25W 0.25W 0.5A 0.5A 0.5A 準確度（％） 0.05 0.05 0.1 0.1 0.5 5.0 20 2.3 模擬輔助接地電阻rP、rC（輔助接地電阻）阻值（Ω） 0 500 1000 2000 5000 準確度（％） (＜0.1Ω) 2.0 2.0 2.0 2.0 功率（W） rp　1W rc 2W　 2.4 使用環(huán)境：溫度20℃±5℃; 相對濕度40％～70％RH 2.5 重量＜2.5kg 2.6 體積368mm×164mm×110mm
